Paràmetres tècnics principals de l'antena del cotxe totalment automàtica
Model de producte	SQ-T600L	SQ-T800J
Diàmetre de l'antena	4 mm	4 mm
Durada del processament	200-600	200-800
Precisió de la disposició dels cables	0.01	0.01
Velocitat del cargol	1-3000rpm	1-3000rpm
Temps de processament	10-17 segons per peça	10-17 segons per peça
Diàmetre del cable aplicable	Filferro rodó 0.02-1.2 mm Cable pla {{0}}.01-5.0 mm	Filferro rodó 0.02-1.2 mm Cable pla {{0}}.01-5.0 mm
Motor de cable	Servo Panasonic 0.4KW	Servo Panasonic 0.4KW
Motor del cargol	Servo Panasonic 0,75KW	Servo Panasonic 0,75KW
Sistema de control	PLC	PLC

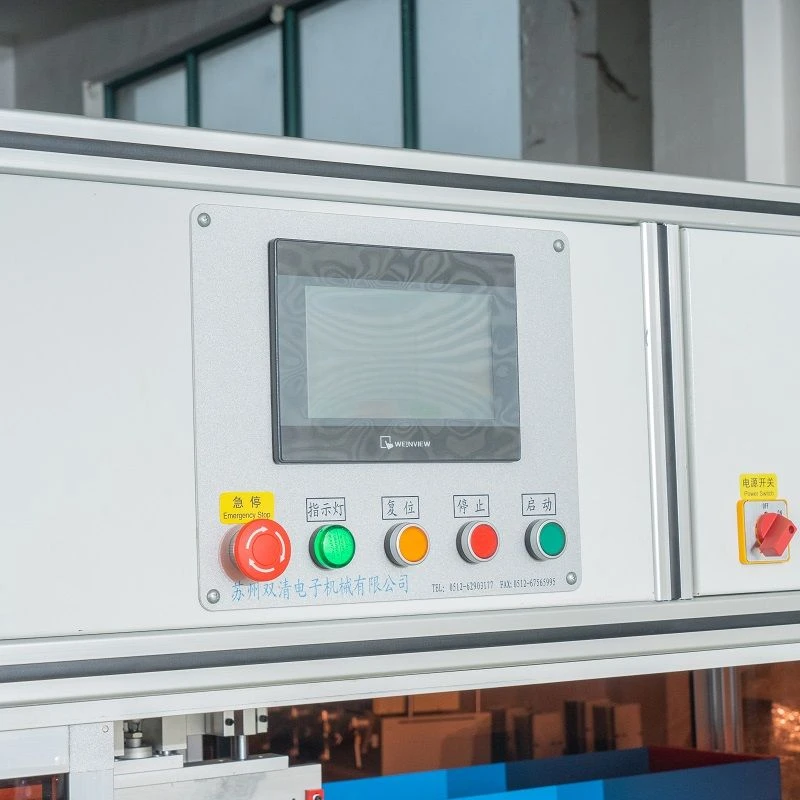

Mode d'operació	Interfície home-màquina xinès i anglès	Interfície home-màquina xinès i anglès
Tensió d'alimentació	220VAC 50HZ	220VAC 50HZ
Potència de la màquina	1,5 kW	1,5 kW
Tensió coincident	Tensor mecànic de resistència magnètica	Tensor mecànic de resistència magnètica
Mecanisme	Pagament actiu electrònic	Pagament actiu electrònic
Dimensions	1900 mm (L) * 1200 mm (W) * 1850 mm (H)	2100 mm (L) * 1200 mm (W) * 1850 mm (H)
Pes de l'equip	640 KG	960 KG

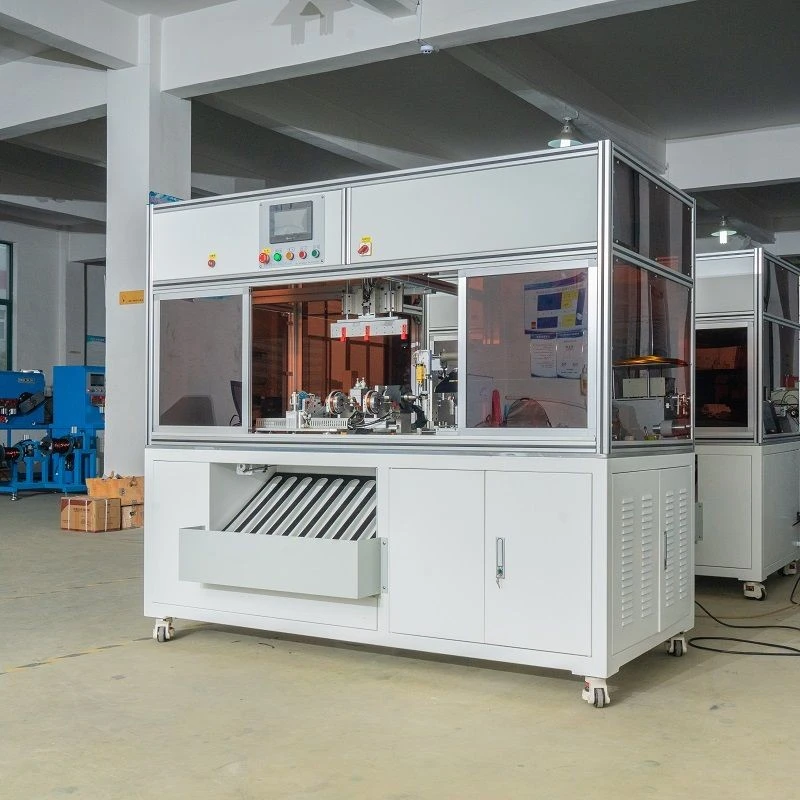

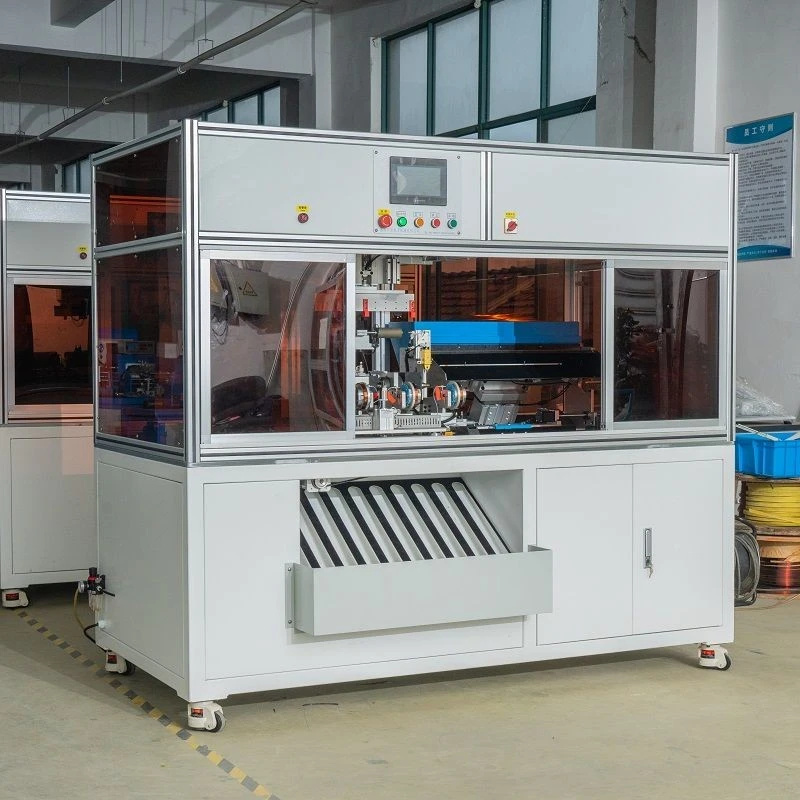

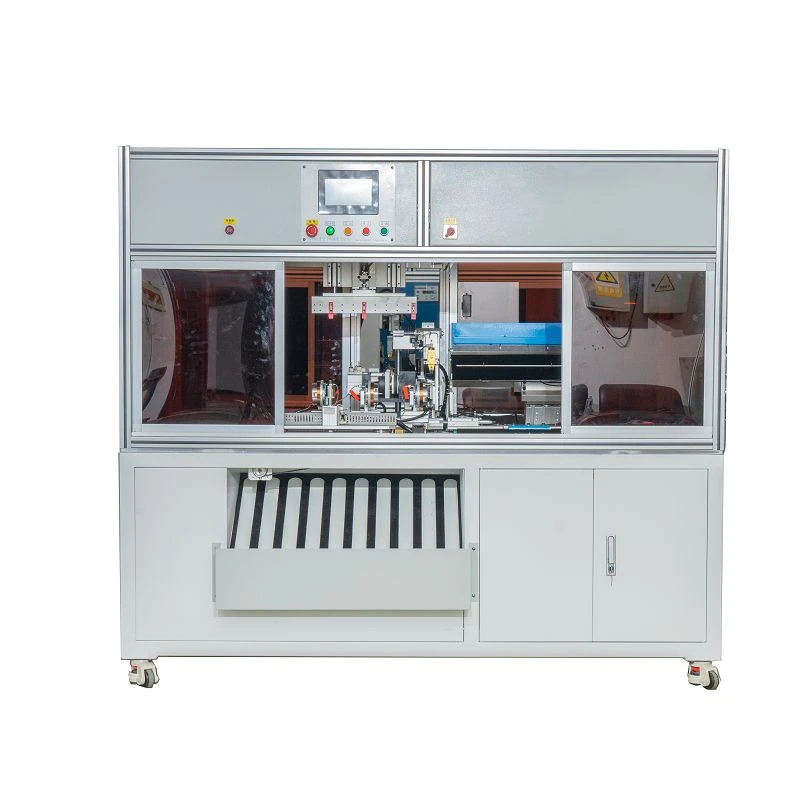

La màquina de bobinat d'antena de cotxe totalment automàtica Shuangqing és un equip totalment automàtic utilitzat especialment per a la fabricació de bobines d'antena de cotxe. La següent és una introducció al mateix:

Característiques estructurals

1: eix de bobinatge:

S'utilitza un servomotor d'alta precisió per proporcionar el suport de rotació principal per a l'acció de bobinatge. La seva velocitat i parell es poden ajustar segons els requisits de bobinat per adaptar-se a cables de diferents gruixos i materials.

2: Dispositiu de pagament:

S'utilitza per col·locar i alliberar de manera estable el cable utilitzat per a l'enrotllament de l'antena. Està equipat amb un mecanisme de control de tensió per garantir que el cable es desenrotlli automàticament d'acord amb la velocitat de bobinatge durant el procés de bobinat i mantingui la tensió adequada per evitar que el cable estigui massa fluix o massa ajustat.

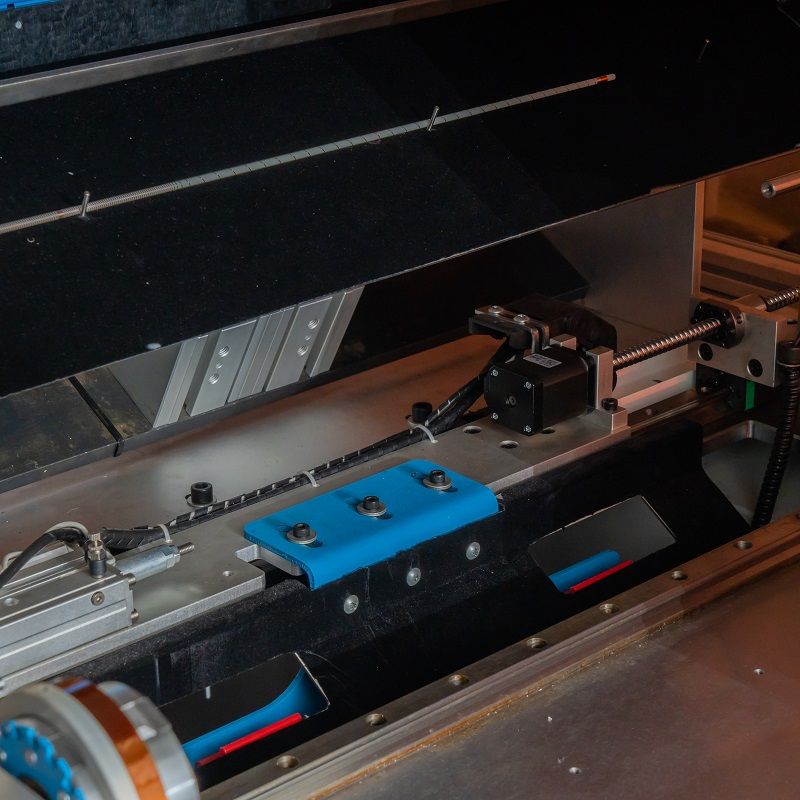

3: Disposició de cables:

El servomotor Panasonic s'utilitza per controlar amb precisió la disposició del cable a l'eix de bobinat o marc per aconseguir un espai uniforme i ordenat de bobinat, de manera que el nombre de voltes de la bobina de l'antena compleixi els estàndards de disseny.

4: Sistema de fixació:

Pot fixar automàticament i fermament el pal de l'antena per assegurar-se que no hi haurà desplaçaments ni tremolors durant el procés d'enrotllament, garantint així la precisió del cablejat.

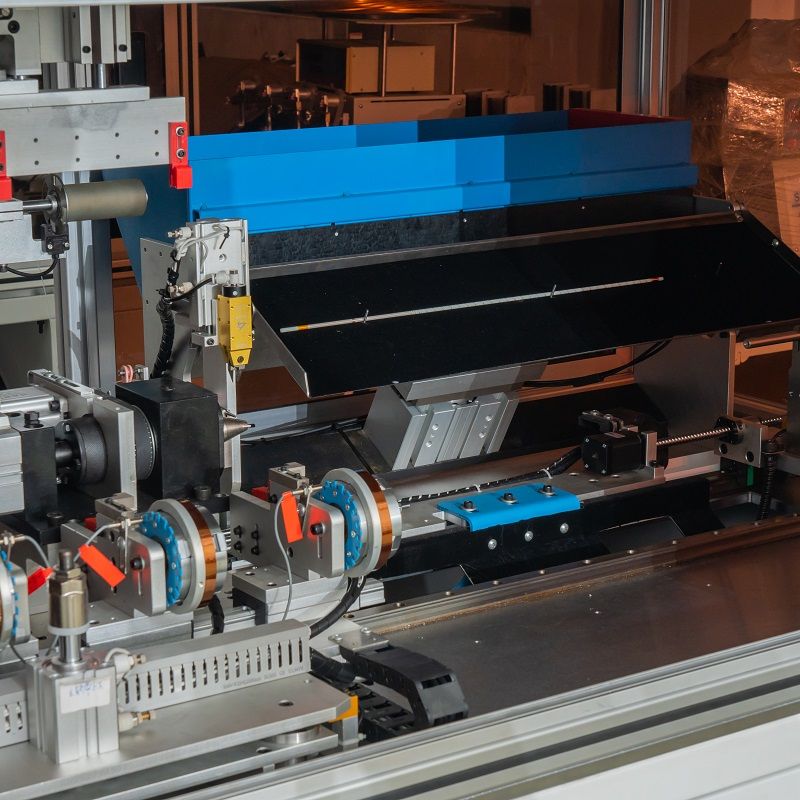

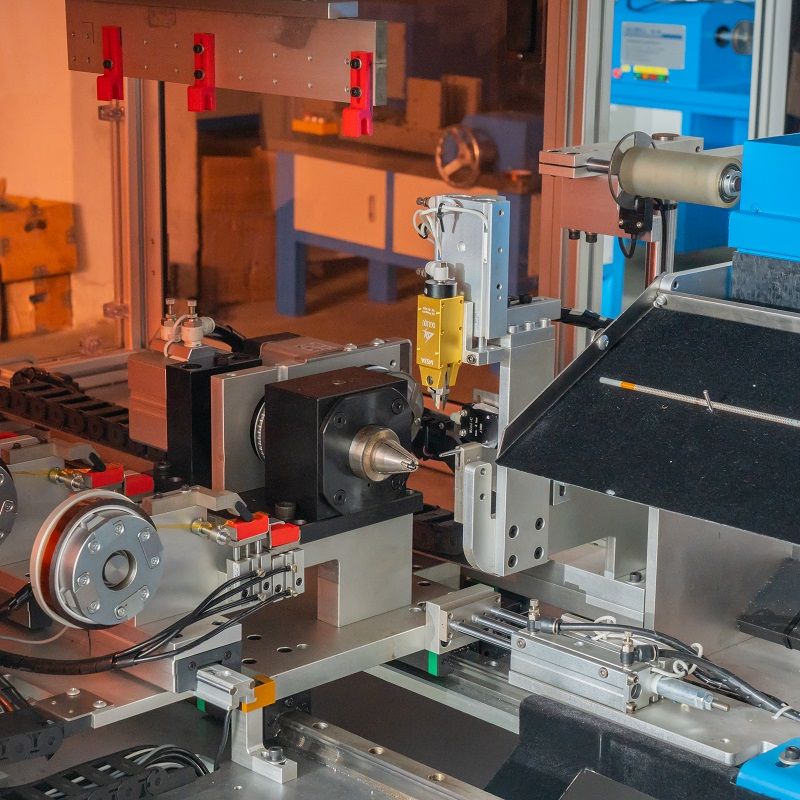

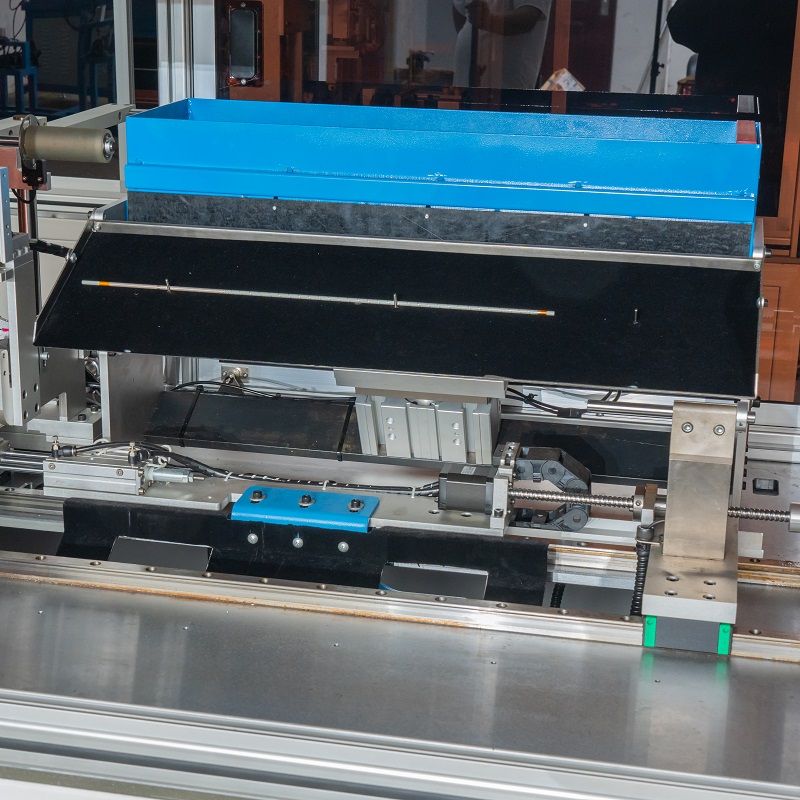

Detalls del producte

Principi de funcionament

El mecanisme de pagament allibera el cable, que és guiat pel mecanisme de disposició de filferro i impulsat per la rotació de l'eix de bobinat. El cable s'enrotlla a la vareta de l'antena fixada al sistema de fixació segons el mode de bobinat preestablert (com ara el pas en espiral). El sistema de control controlarà amb precisió el treball coordinat de cada component segons els paràmetres establerts, com ara el nombre de voltes de bobinat, el diàmetre del cable, la velocitat de bobinatge, etc.

Funcions i avantatges

1: Millora l'eficiència de la producció

2: Assegureu-vos la qualitat del bobinat

3: S'adapta a diversos tipus d'antena

Camps d'aplicació

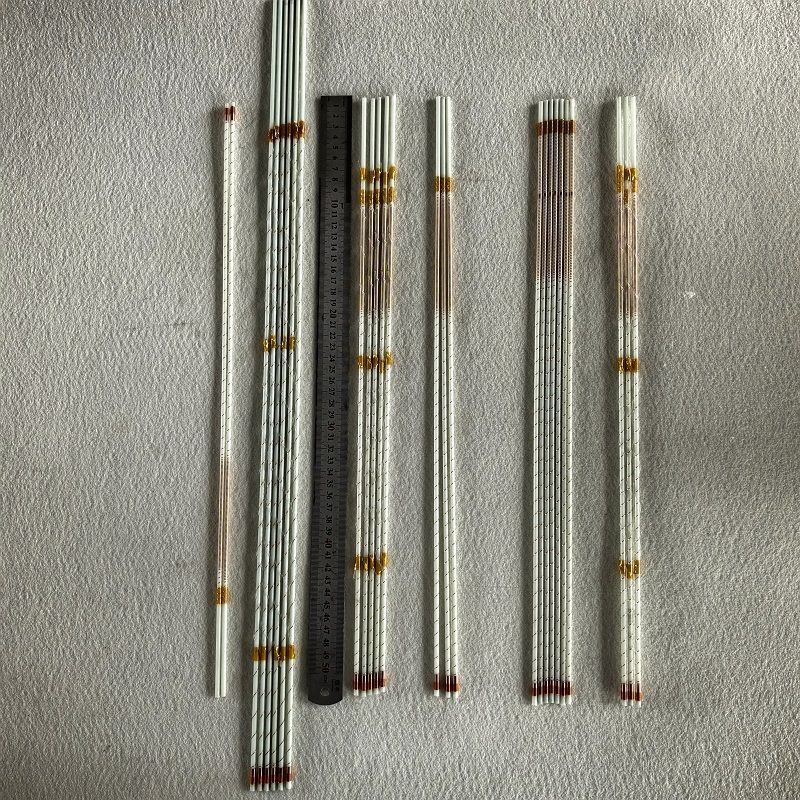

S'utilitza principalment a la indústria de fabricació de peces d'automòbil, especialment en fabricants d'antenes d'automoció. En el procés de producció, tant si es tracta d'una antena integrada com d'una antena externa, sempre que impliqui bobinat de bobina, es requereix una màquina de bobinat d'antena d'automòbil per garantir l'estabilitat i la fiabilitat de l'antena que rep i transmet senyals.

PMF

P: Quin és el termini de lliurament del producte?

R: El termini de lliurament de l'equip estàndard és de 15 dies, la personalització de l'equip no estàndard és de 30 dies.

P: Quina és la tensió d'alimentació del dispositiu?

R: El nostre equip està equipat de manera estàndard amb AC220V i 380V, i també es pot personalitzar segons les necessitats dels clients.

P: Quin diàmetre de cable pot enrotllar el dispositiu?

R: Depèn del vostre producte. Si us plau, deixeu la vostra informació de contacte i organitzarem el servei d'atenció al client per contactar amb vosaltres.

P: A què he de prestar atenció quan engegueu la màquina de bobinatge?

R: Abans d'engegar la màquina, comproveu si el cable d'alimentació de l'equip està connectat correctament i si tots els components estan en la posició normal. Assegureu-vos també que no hi hagi residus a la zona de treball per evitar afectar el funcionament de l'equip o provocar riscos per a la seguretat.
