Paràmetres tècnics principals de la màquina automàtica de bobinatge de filferro |
||
|
Model de producte |
SQ-1000F |
|
|
Diàmetre de bobinatge |
Major o igual a950 |
|
|
Amplada del cable |
Major o igual a500 |
|
|
Precisió de la disposició dels cables |
0,01 mm |
|
|
Velocitat del cargol |
1-200rpm |
|
|
Alçada del centre de l'eix |
500 mm |
|
|
Diàmetre del cable aplicable |
Fil de coure pla: gruix 1-5 mm amplada 1-15mm |
Filferro de coure rodó: arrel únicaMajor o igual a5 mm |
|
Motor de cable |
Servo de cable 0.75KW |
|
|
Motor del cargol |
conversió de freqüència 2.2KW+1:10 |
|
|
Tensió d'alimentació |
220VAC 50HZ 380VAC 50HZ |
|
|
Potència de la màquina |
3,6 kW |
|
|
Rejilla de suport |
Tensor d'un sol eix d'ajust electrònic de pols magnètic (forat interior del tambor de filferroMenor o igual a40 mm) |
|
|
Dimensions |
1600 X 1100 X 1600 mm |
|
|
Pes de l'equip |
660 KG |
|

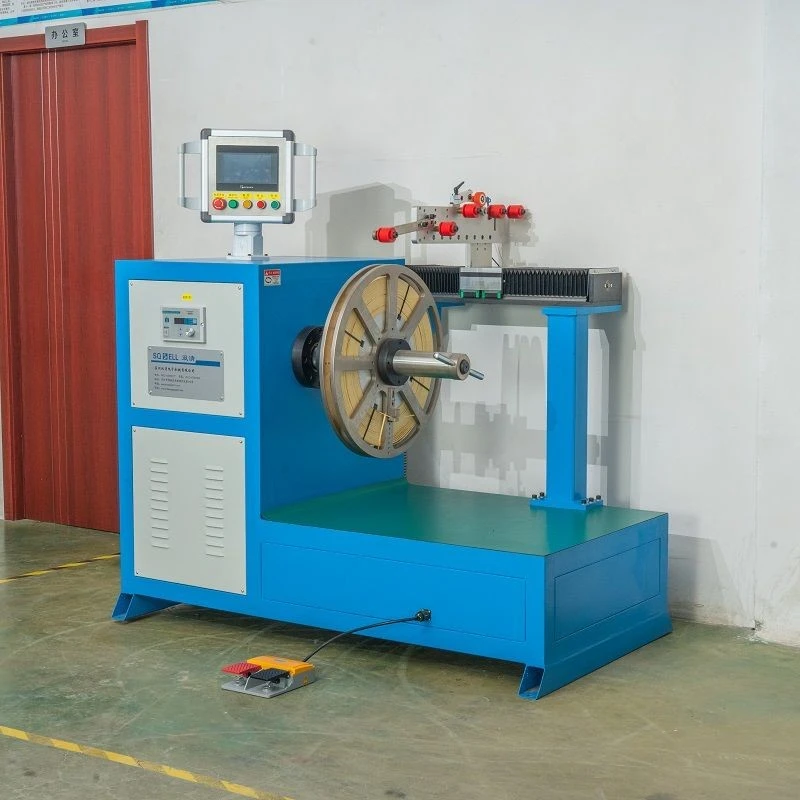

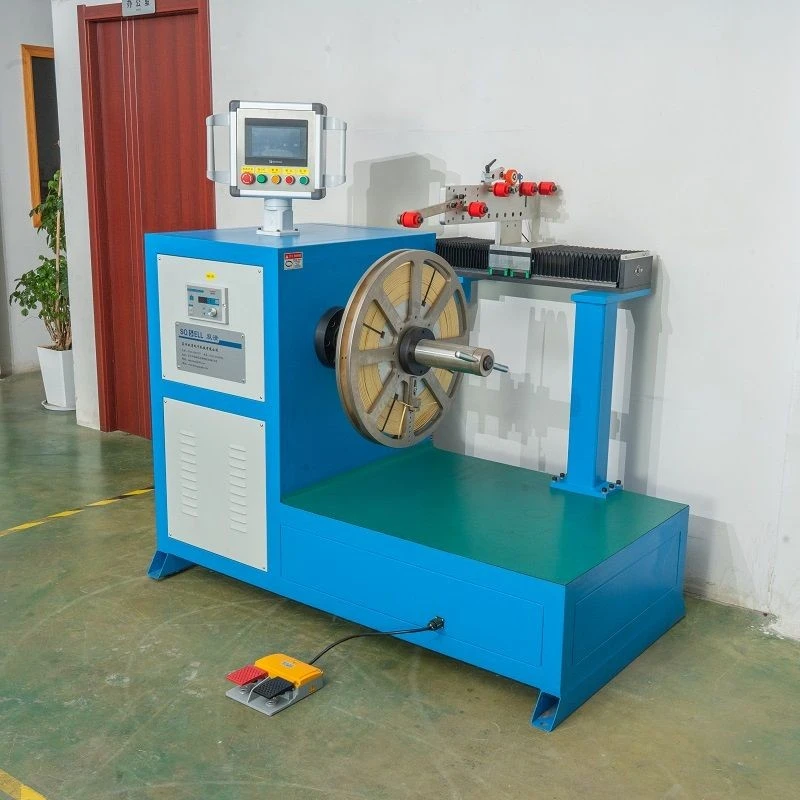

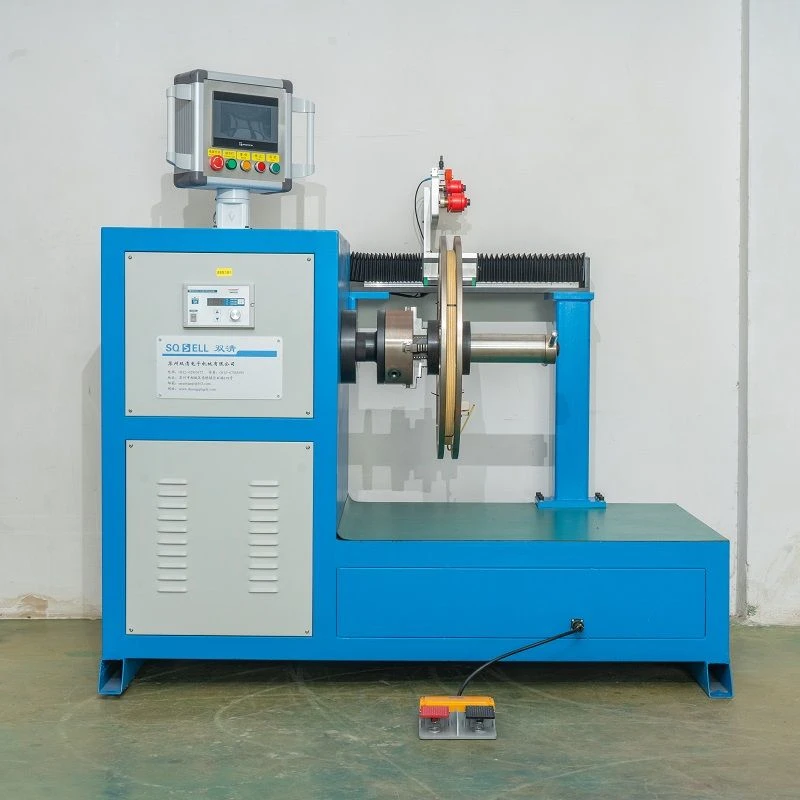

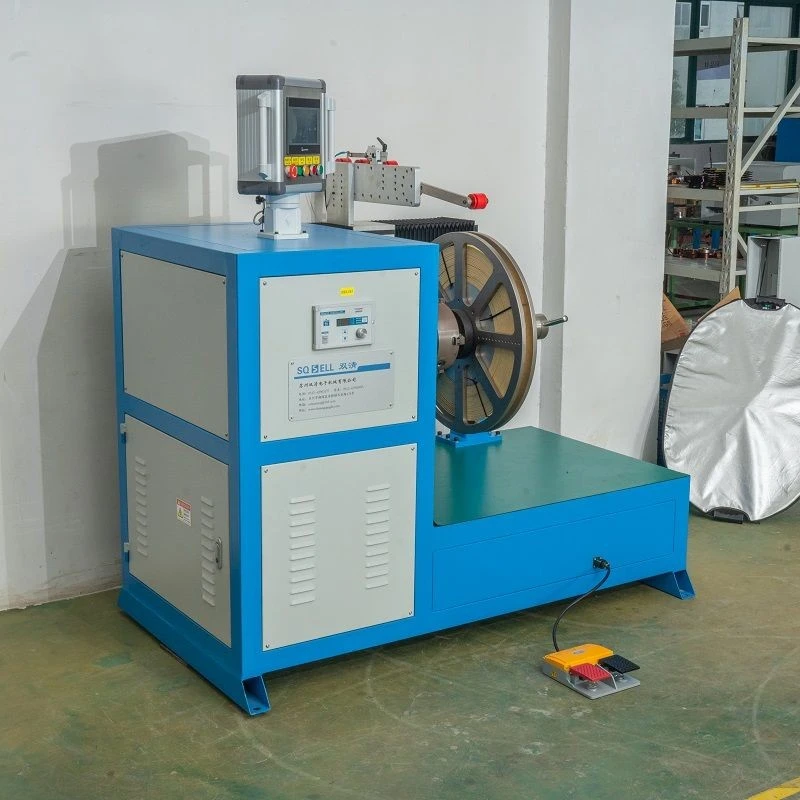

La màquina automàtica de bobinat de filferro és un equip de bobinat avançat. La següent és una introducció detallada:
Principi de funcionament
- La màquina automàtica de bobinatge de filferro coordina la rotació de l'eix principal i el moviment del mecanisme de disposició de filferro a través del sistema de control. L'eix principal de la bobina gira sota l'accionament del motor, fent girar el mandril de bobinat, de manera que el cable s'enrotlla al mandril. Al mateix temps, el mecanisme de disposició de filferro controla amb precisió la posició de disposició del cable al mandril d'acord amb els paràmetres establerts, com ara el pas i la direcció de la disposició del cable, realitzant una disposició automàtica del cable.
Estructura principal

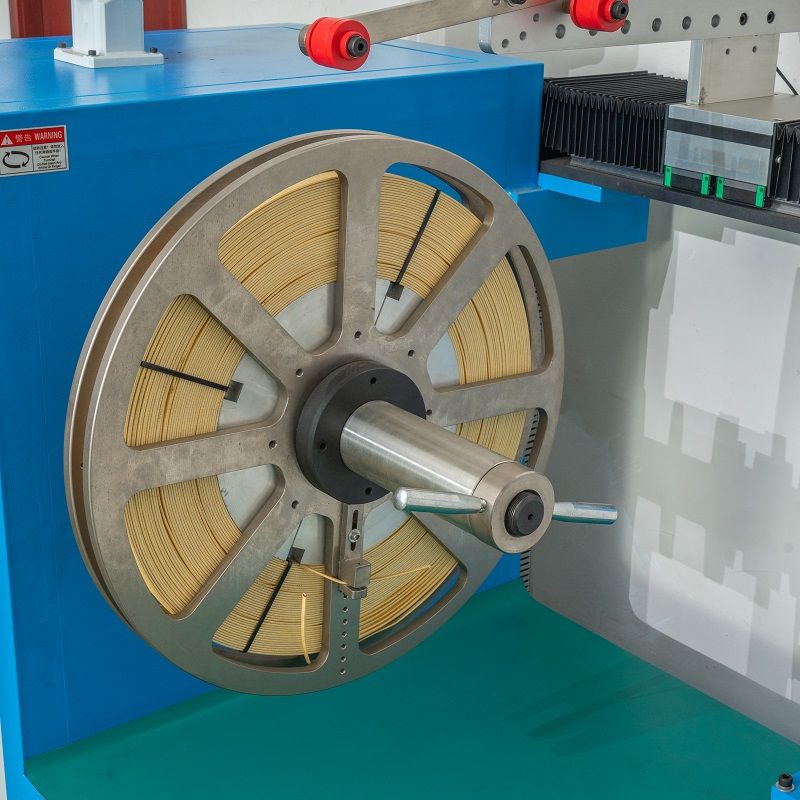

- Carro de bobinatge

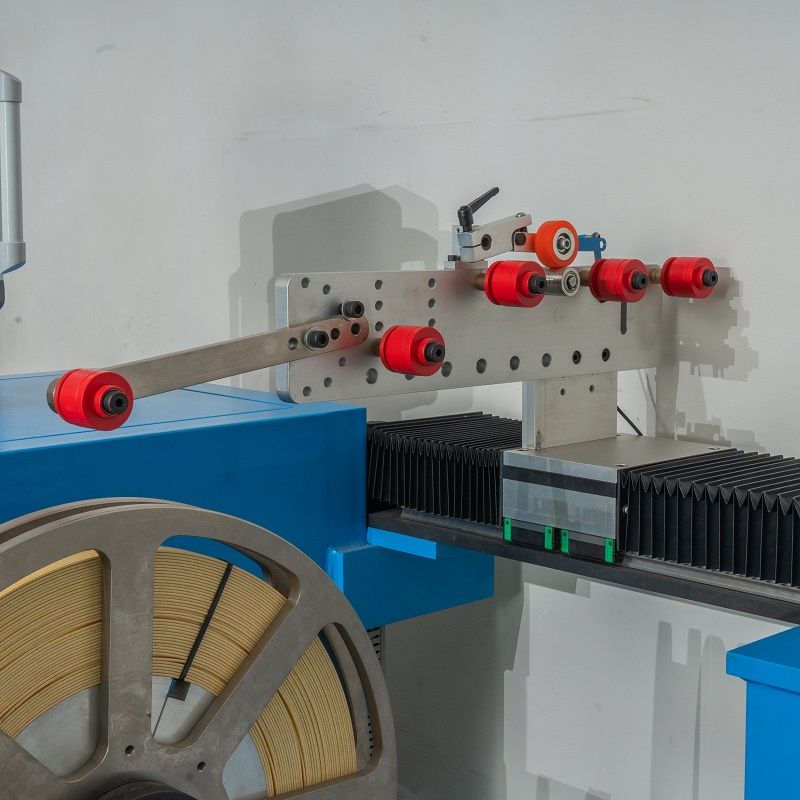

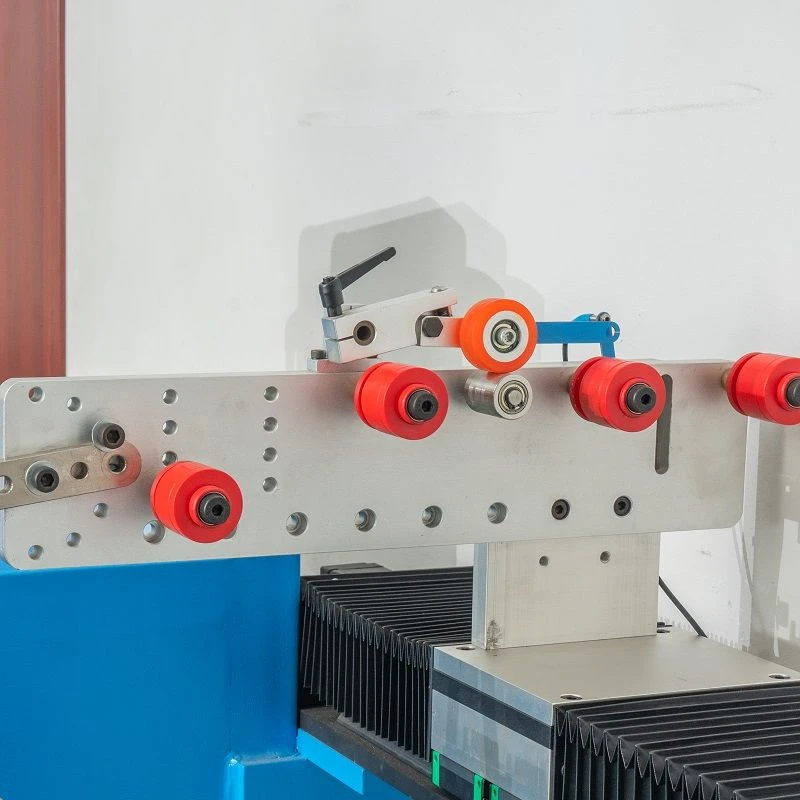

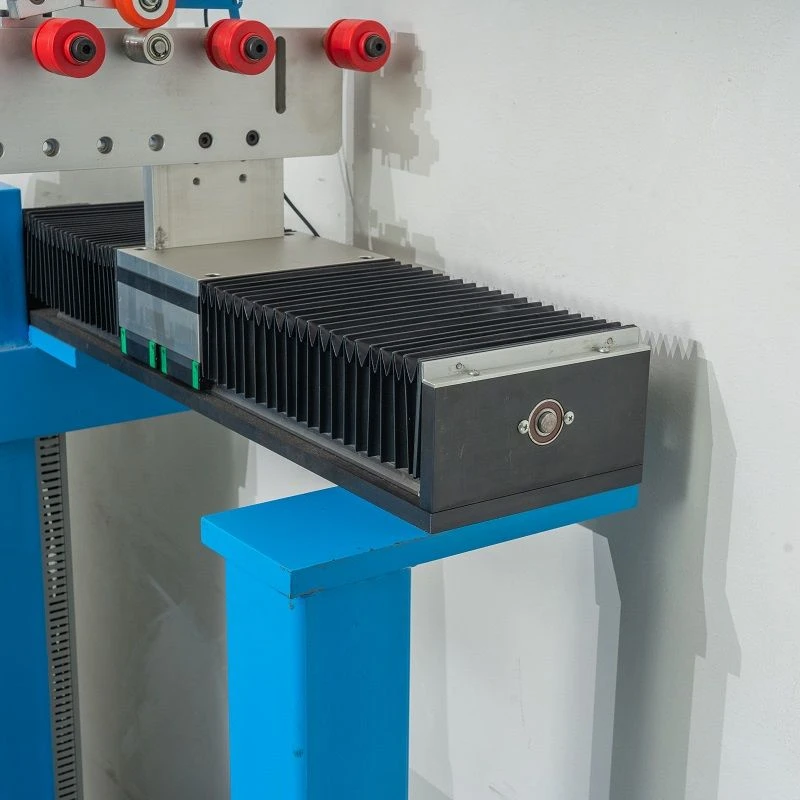

- Disposició de cables
- Sistema de control de tensió

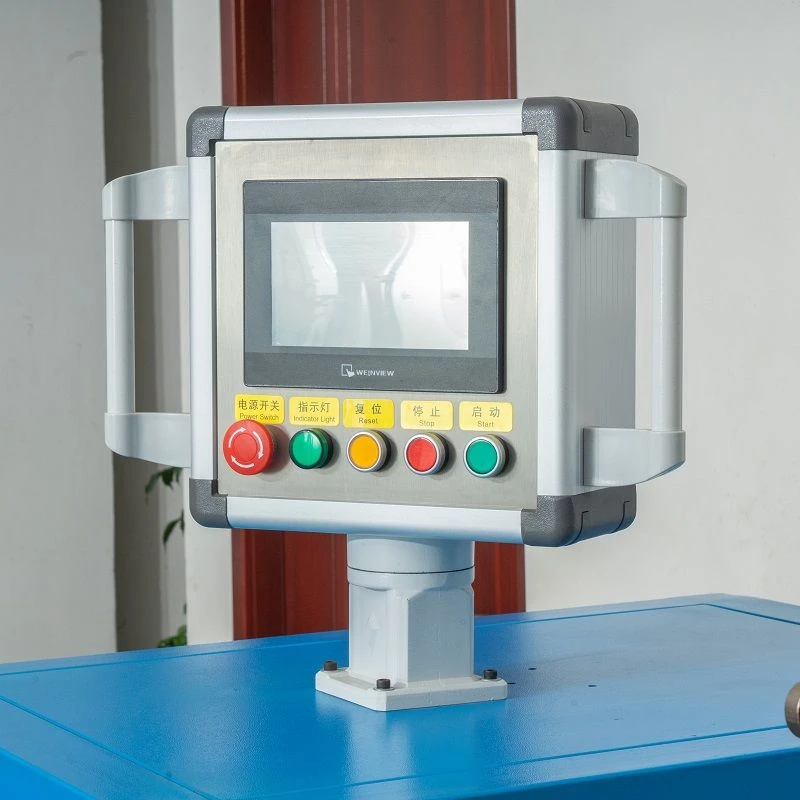

- Sistema de control
Detalls del producte
Característiques
- Alta precisió del cablejat:
Pot disposar els cables de manera uniforme i ordenada al mandril de bobinat amb un petit error de pas, que és crucial per a alguns productes amb alts requisits de precisió de bobinatge (com ara transformadors de precisió, motors, etc.).
- Alta eficiència de bobinat:
El funcionament automatitzat redueix el temps de cablejat manual, millora considerablement la velocitat de bobinatge, pot funcionar contínuament durant molt de temps i és adequat per a la producció en massa.
- Àmplia gamma d'aplicacions:
Mitjançant l'ajust de paràmetres i la substitució d'alguns accessoris, es pot utilitzar per enrotllar productes de diversos tipus, especificacions de diàmetres de filferro i formes de bobinat, incloses bobines i bobinatges de diferents formes.
- Qualitat estable:
A causa del control d'alta precisió de la disposició dels cables i el procés de bobinat, la qualitat de les bobines enrotllades és estable i consistent, reduint les fallades del producte causades per problemes de qualitat de bobinat.
Àrees d'aplicació
- A la indústria de fabricació de motors, s'utilitza per a bobinar estators i rotors de motors; en el camp de la fabricació de transformadors, s'utilitza per a bobinar tant petits transformadors electrònics com grans transformadors de potència; a més, també s'utilitza àmpliament per a bobinats de components electromagnètics com ara inductors i reactors.
PMF
P: Si tenim altres requisits de producte que la vostra pàgina no inclou, podeu ajudar a proporcionar-los?
R: L'equip es pot personalitzar segons les necessitats del client.
P: Quin diàmetre de cable pot enrotllar el dispositiu?
R: Depèn del vostre producte. Si us plau, deixeu la vostra informació de contacte i organitzarem el servei d'atenció al client per contactar amb vosaltres.
P: Es pot ajustar la velocitat de bobinatge de la màquina de bobinatge?
R: Es pot ajustar la velocitat de bobinatge de la màquina de bobinatge. Mitjançant el tauler de control de l'equip, es pot ajustar la velocitat de bobinatge adequada segons diferents requisits de bobinat, com ara el diàmetre del cable, el nombre de voltes de la bobina i altres factors.
P: Què determina la precisió del bobinatge de la màquina de bobinatge?
R: La precisió del bobinatge depèn principalment de la precisió de l'estructura mecànica de l'equip. Per exemple, la precisió del mecanisme de disposició de cables afectarà la pulcritud de la disposició de cables. Al mateix temps, la precisió del sistema de control també és crítica. Els sistemes de control avançats poden controlar amb precisió l'angle de rotació i la velocitat del motor per garantir la precisió del bobinat.
