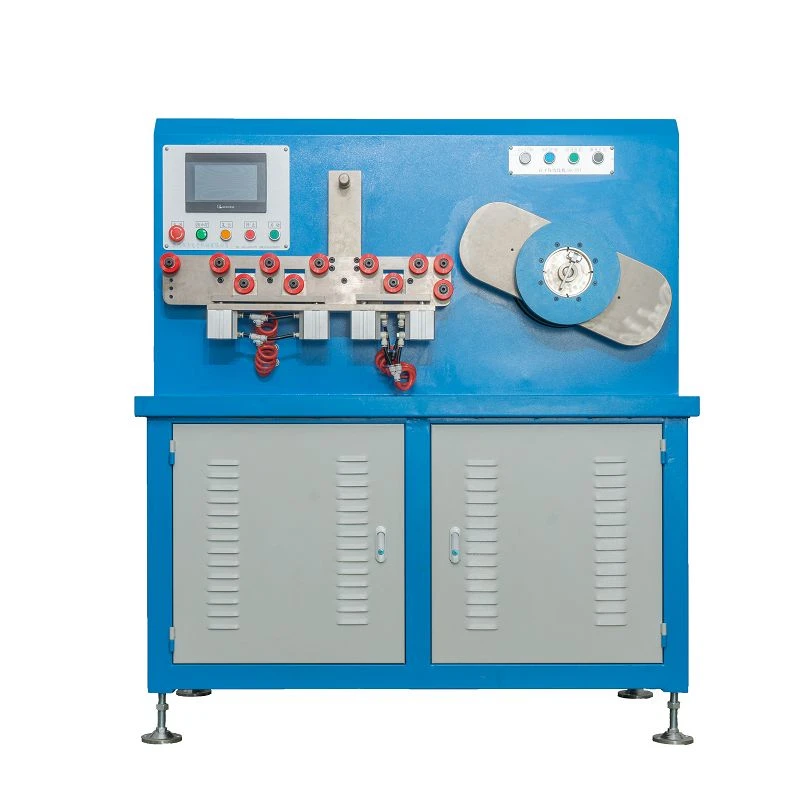

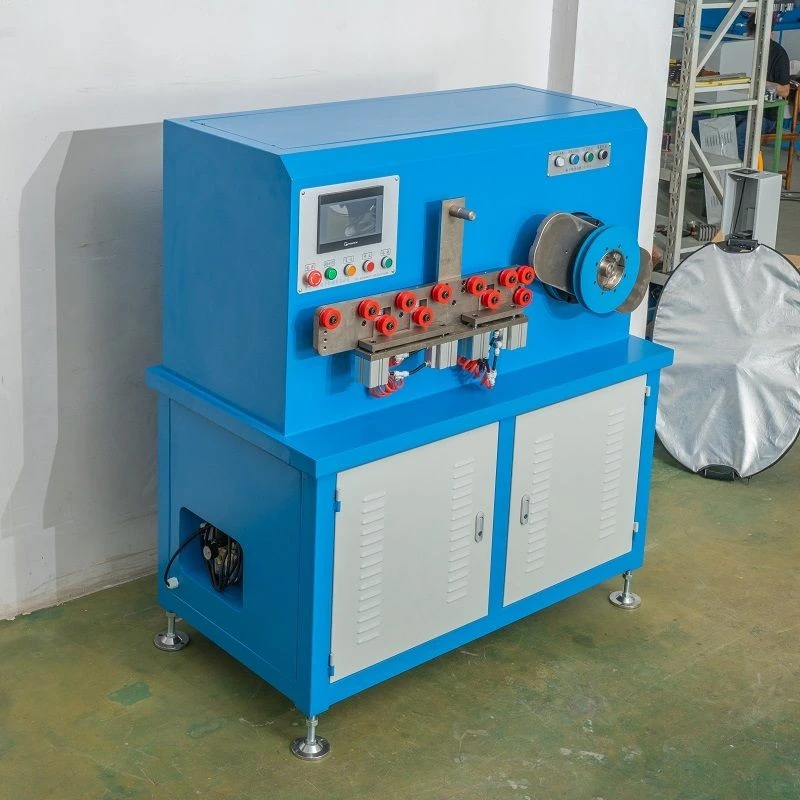

Paràmetres tècnics principals de la màquina de bobinat de filferro pla |
|||
|
Model de producte |
SQ-8BX1-2 |
SQ-8BX1-3 |
SQ-8BX1-4 |
|
Diàmetre de bobinatge |
Major o igual a400 |
Major o igual a400 |
Major o igual a550 |
|
Amplada del cable |
Major o igual a200 |
Major o igual a200 |
Major o igual a200 |
|
Precisió de la disposició dels cables |
0.01 |
0.01 |
0.01 |
|
Velocitat del cargol |
{0} rpm |
{0} rpm |
{0} rpm |
|
Alçada del centre de l'eix |
300 mm |
300 mm |
300 mm |
|
Diàmetre del cable aplicable |
Fil de coure pla: gruix 1-5mm amplada 1-15mm |
Fil de coure pla: gruix 1-5mm amplada 1-20mm |
Fil de coure pla: gruix 1-5mm amplada 1-30mm |
|
Cable motor |
Servo 0,75KW |
Servo 0,75KW |
Servo 0,75KW |
|
Motor del cargol |
conversió de freqüència 2.2KW+1:10 |
conversió de freqüència 2.2KW+1:15 |
conversió de freqüència 3.7KW+1:10 |
|
Tensió d'alimentació |
220VAC 50HZ |
220VAC 50HZ |
380VAC 50HZ |
|
Potència de la màquina |
3,3 kW |
3,6 kW |
5,5 kW |
|
Rejilla de suport |
Un sol eix regulable |
Un sol eix regulable |
Un sol eix regulable |
|
Dimensions |
1400 X 800 X 1550 mm |
1400 X 8001550 mm |
1600 X 850m X 1600mm |
|
Pes de l'equip |
460 KG |
490 KG |
670 kg |
Estructura i principi

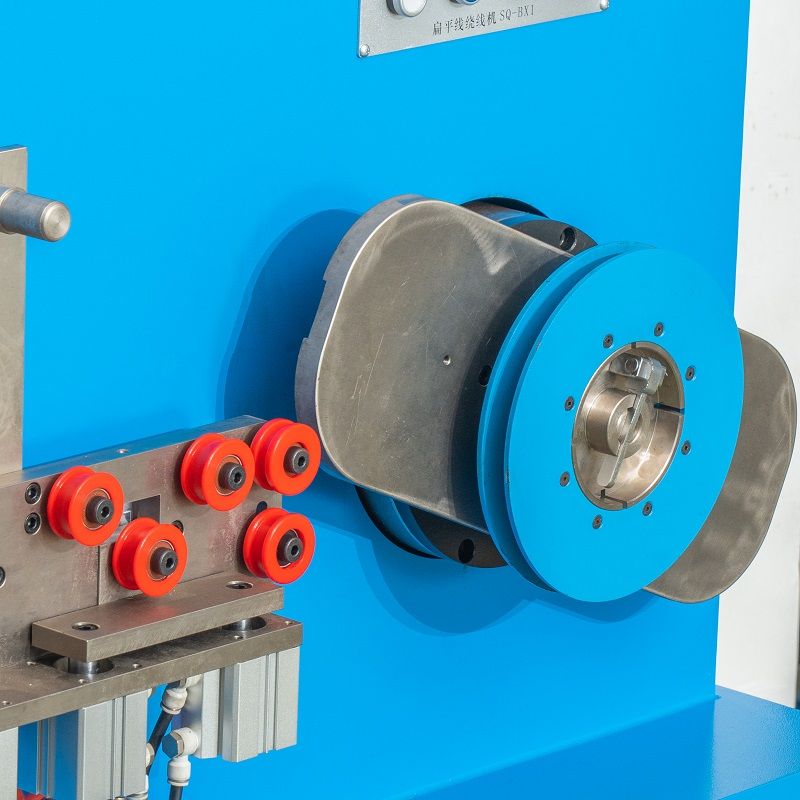

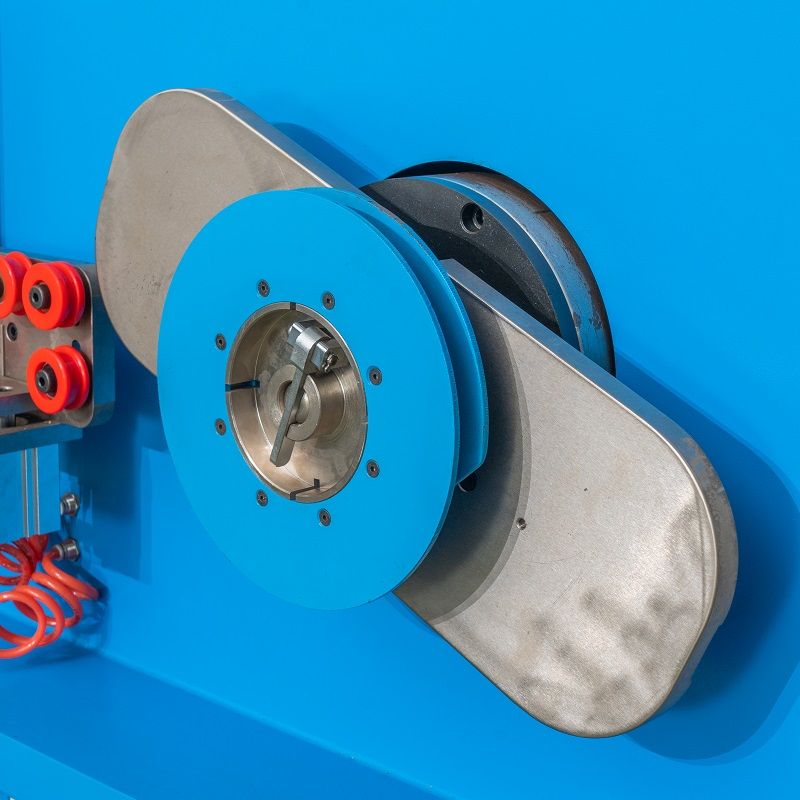

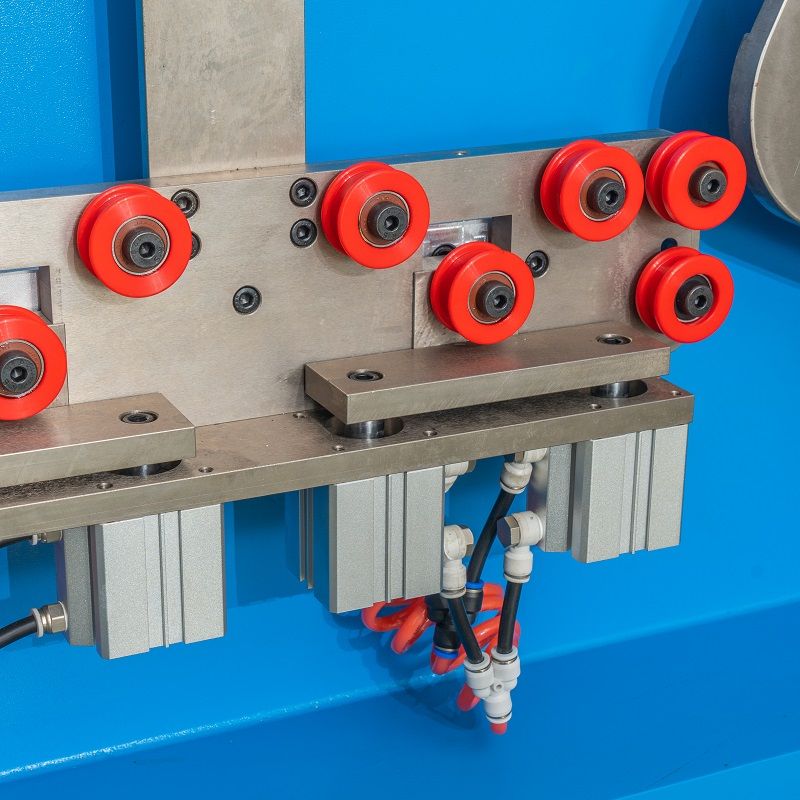

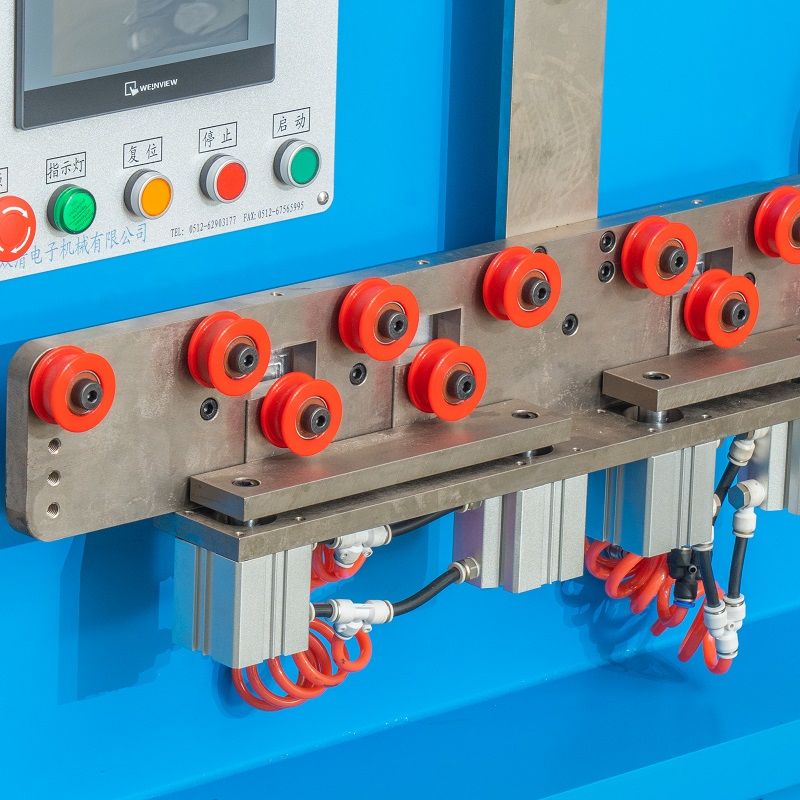

Normalment té components principals com ara l'eix de bobinat, el mecanisme de disposició de filferro, el dispositiu de control de tensió, etc. Quan es treballa, el cable es manté a una certa tensió mitjançant el sistema de control de tensió, l'eix fa girar el motlle de bobinat i la disposició de filferro. El mecanisme fa que el cable s'enrotlli uniformement al motlle per formar una bobina en forma de creps.

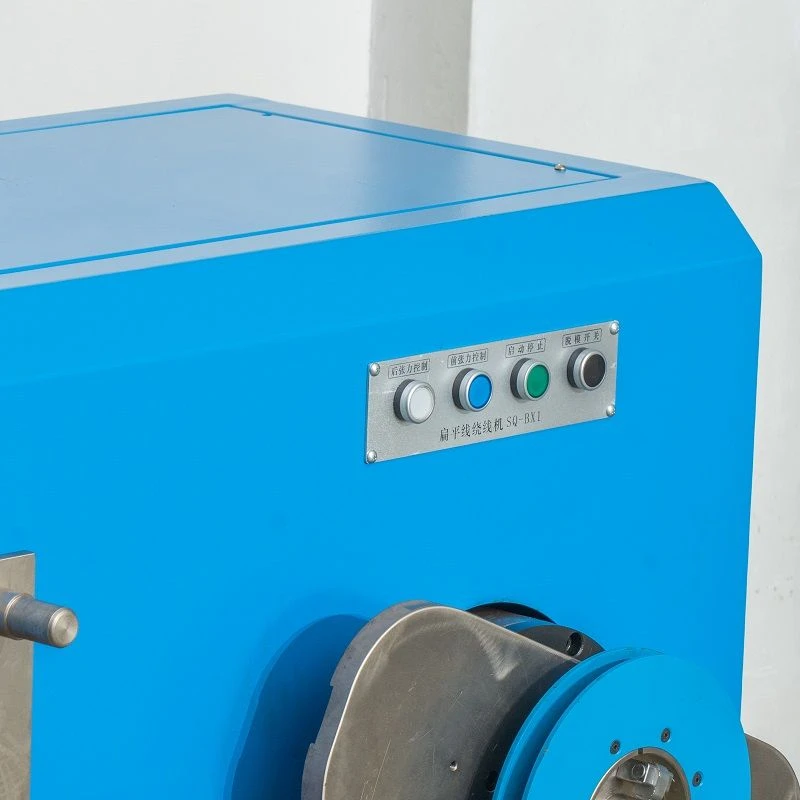

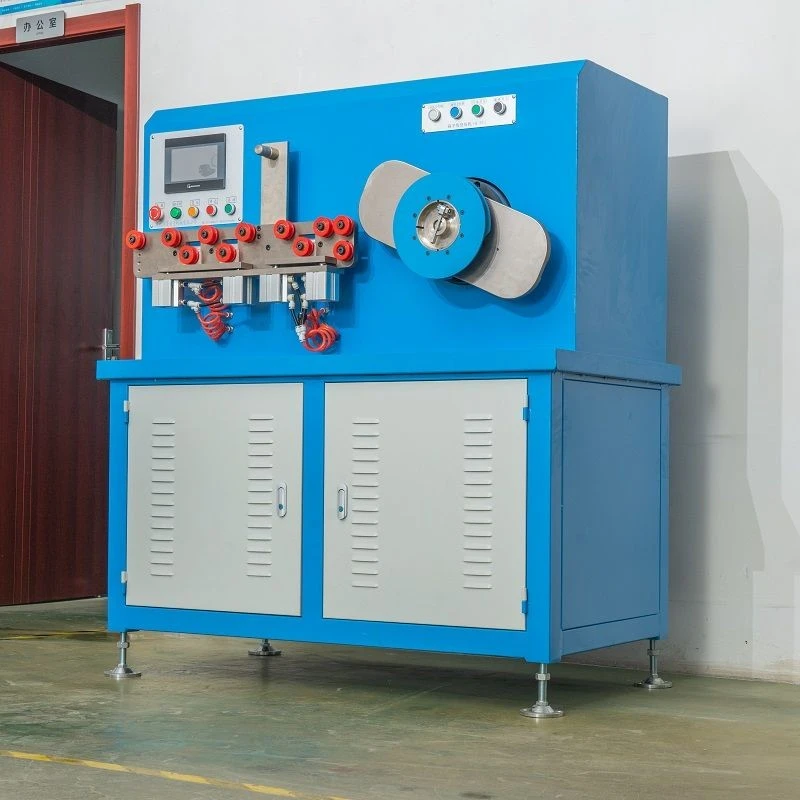

Detalls del producte
Àrees d'aplicació

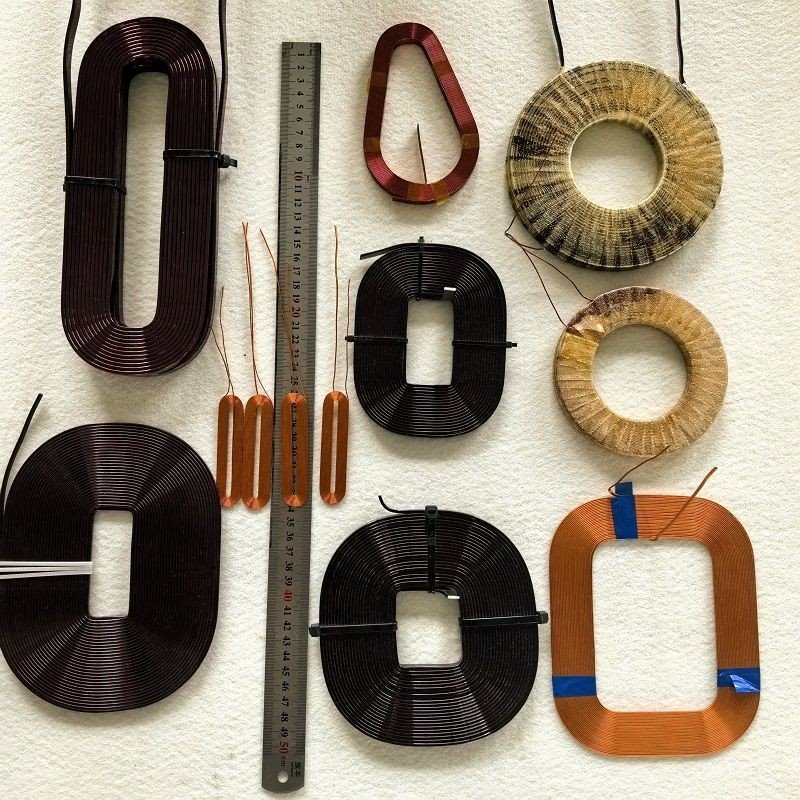

S'utilitza àmpliament en la fabricació d'equips elèctrics com ara transformadors de potència, bobines de màquines de soldadura, bobines planes alfa, reactors, etc. Per exemple, la fabricació de bobinats d'alta tensió i de baixa tensió de transformadors de gran potència requereixen l'ús de pancake. bobinatges per enrotllar bobines amb girs i formes precises per garantir l'estabilitat del rendiment del transformador.
Característiques i avantatges
Pot aconseguir bobinatge d'alta precisió, assegurant que el nombre de voltes de la bobina sigui precís, ben disposat i uniforme. I els paràmetres de bobinat, com ara el diàmetre del cable, el nombre de voltes, la velocitat de bobinatge, etc., es poden ajustar segons diferents requisits de disseny. Algunes màquines de bobinatge de creps avançades també tenen les característiques d'un alt grau d'automatització, que poden reduir els errors de funcionament manual i millorar l'eficiència de la producció.
PMF
P: Sou fabricant o empresa comercial?
R: Som un fabricant, fabricant d'origen.
P: Ens la pots dissenyar?
R: L'equip es pot personalitzar segons les vostres necessitats i requisits del producte.
P: Com és l'embalatge i l'enviament?
R: Quan s'envia, s'utilitzaran tires de fusta per reforçar i protegir la màquina.
P: Es pot ajustar la velocitat de bobinatge de la màquina de bobinatge?

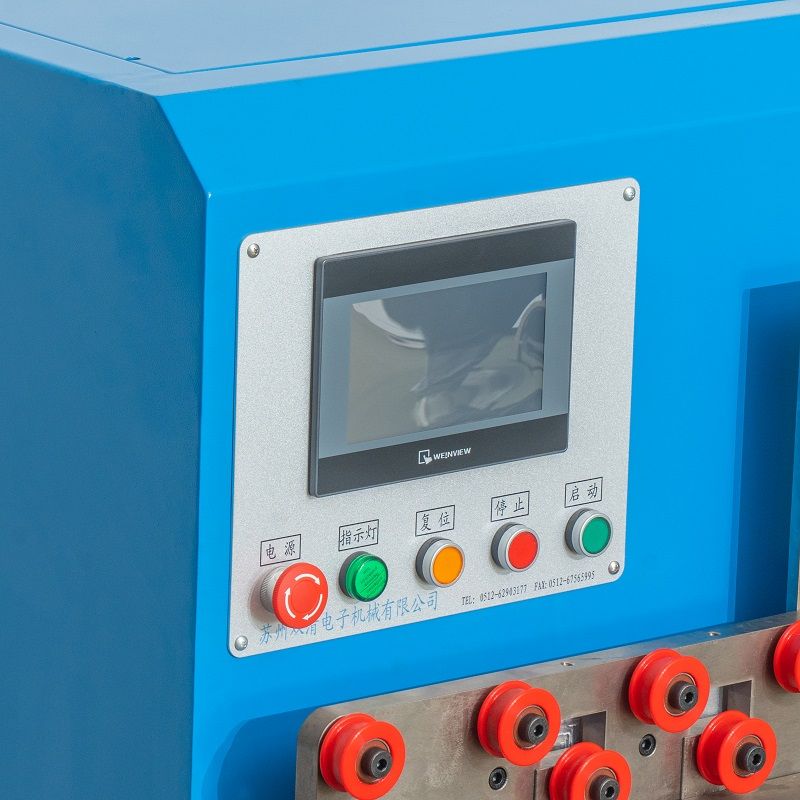

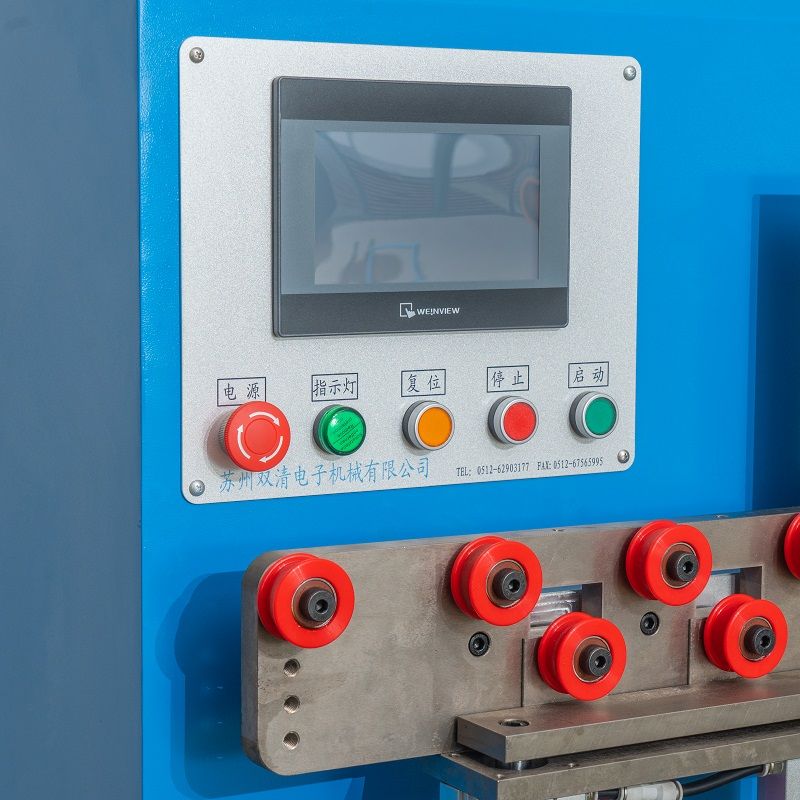

R: Es pot ajustar la velocitat de bobinatge de la màquina de bobinatge. Mitjançant el tauler de control de l'equip, es pot ajustar la velocitat de bobinatge adequada segons diferents requisits de bobinat, com ara el diàmetre del cable, el nombre de voltes de la bobina i altres factors.
