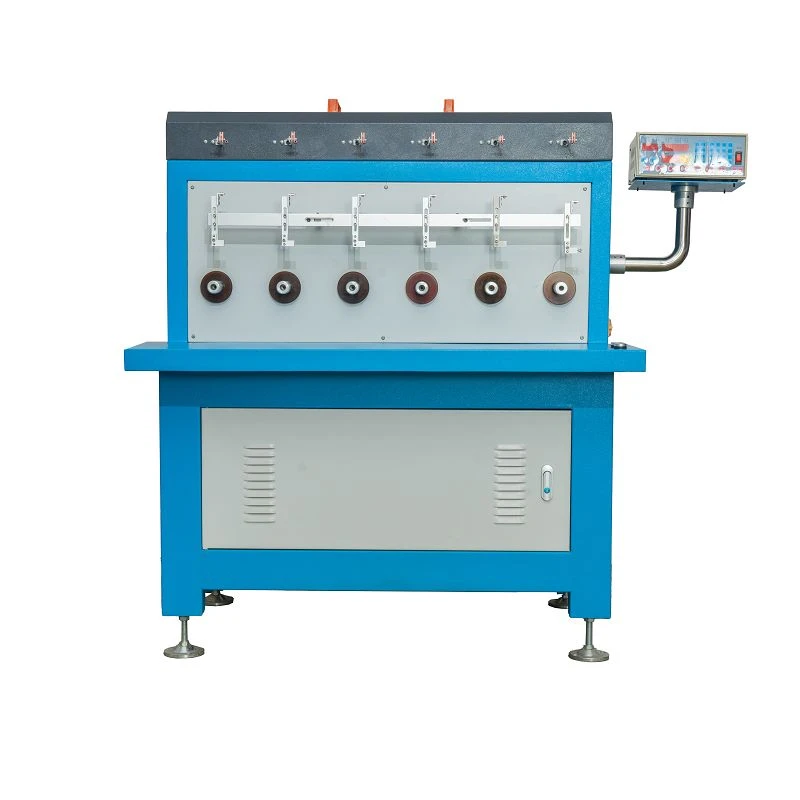

Paràmetres tècnics principals de la màquina de bobinat multieix |
|||
|
Model de producte |
SQ-004LD |
SQ-006LD |
Q-006HU |
|
Diàmetre de bobinatge |
10-60mm |
10-150mm |
10-150mm |
|
Amplada del cable |
0-120mm |
0-120mm |
0-120mm |
|
Precisió de la disposició dels cables |
0.01 |
0.01 |
0.01 |
|
Velocitat del cargol |
30-5000rpm |
1-2000rpm |
1-2000rpm |
|
Alçada del centre de l'eix |
150 mm |
170 mm |
170 mm |
|
Diàmetre del cable aplicable |
{{0}}.03-1,0 mm |
0.03-1,5 mm |
0.03-1,5 mm |
|
Cable Motor |
Motor pas a pas tipus 57 |
Servo Panasonic 0.4KW |
Servo Panasonic 0.4KW |
|
Motor del cargol |
conversió de freqüència 0,4KW |
conversió de freqüència 0,75KW |
conversió de freqüència 1,5 kW |
|
Tensió d'alimentació |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Potència de la màquina |
1,2 kW |
1,8 kW |
2,7 kW |
|

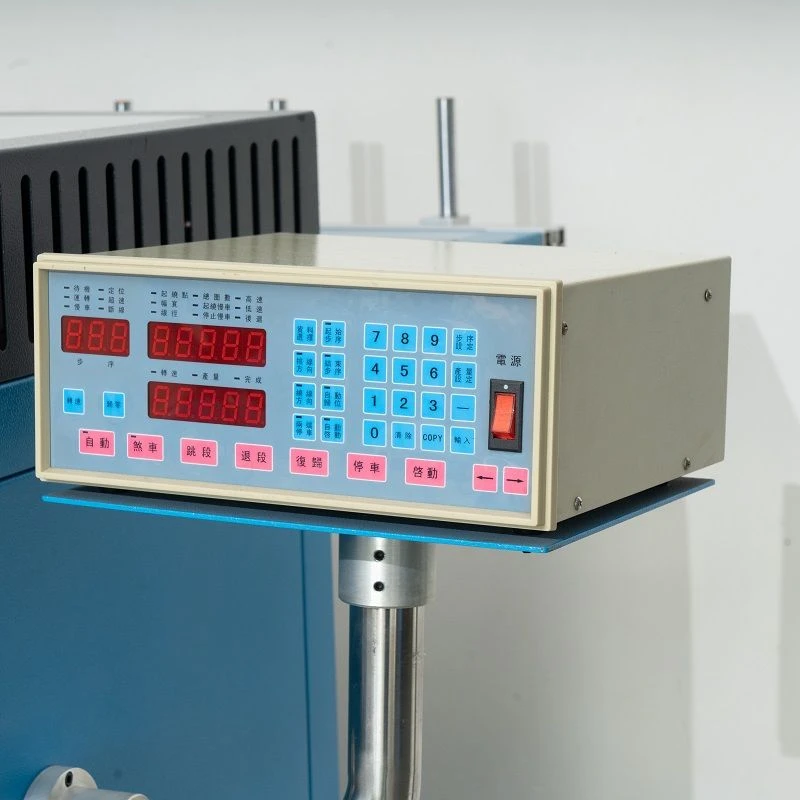

Sistema de control |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
|
Rejilla de suport |
Quatre eixos |
Sis eixos |
Sis eixos |
|
Tensió coincident |
Tensor ajustable de precisió 4 jocs |
Tensor ajustable de precisió 6 jocs |
Tensor ajustable de precisió 6 jocs |
|
Dimensions |
1500 mm (L) * 1000 mm (W) * 1500 mm (H) |
1600 mm (L) * 1500 mm (W) * 1500 mm (H) |
1600 mm (L) * 1500 mm (W) * 1500 mm (H) |
|
Pes de l'equip |
110 KG |
170 KG |
170 KG |
Característiques estructurals

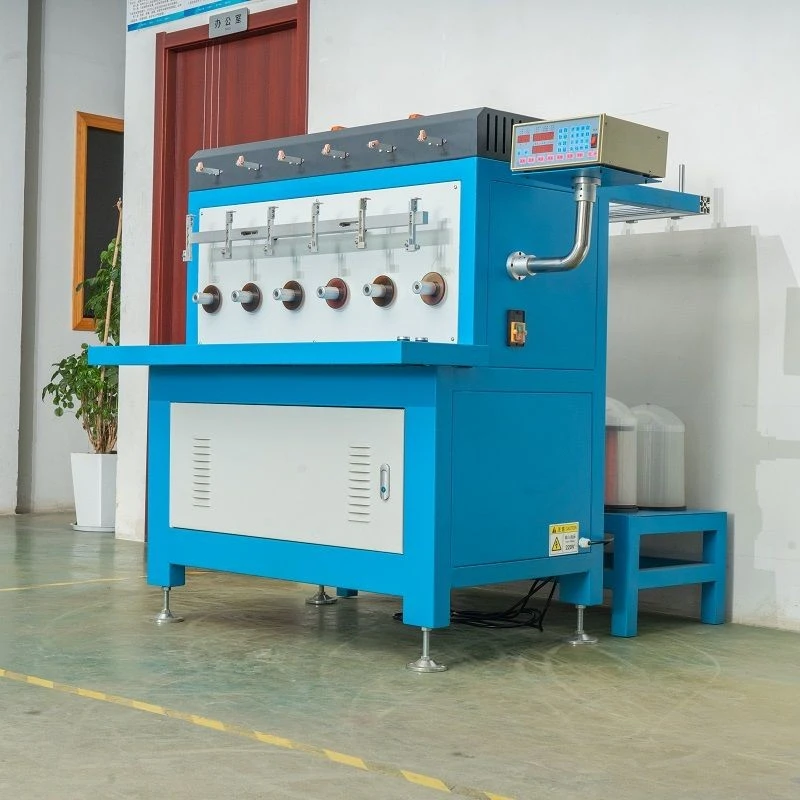

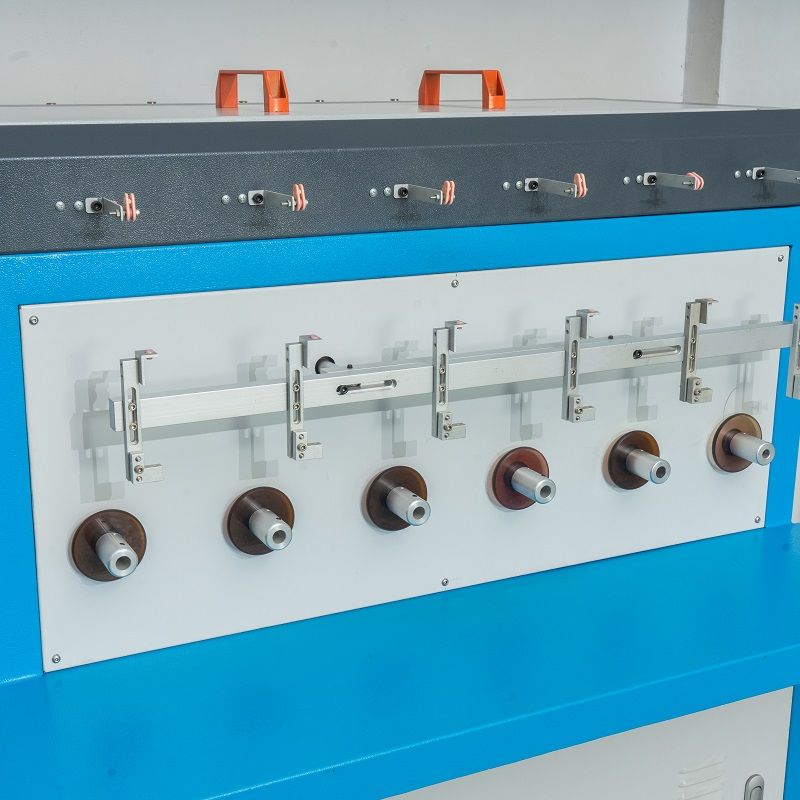

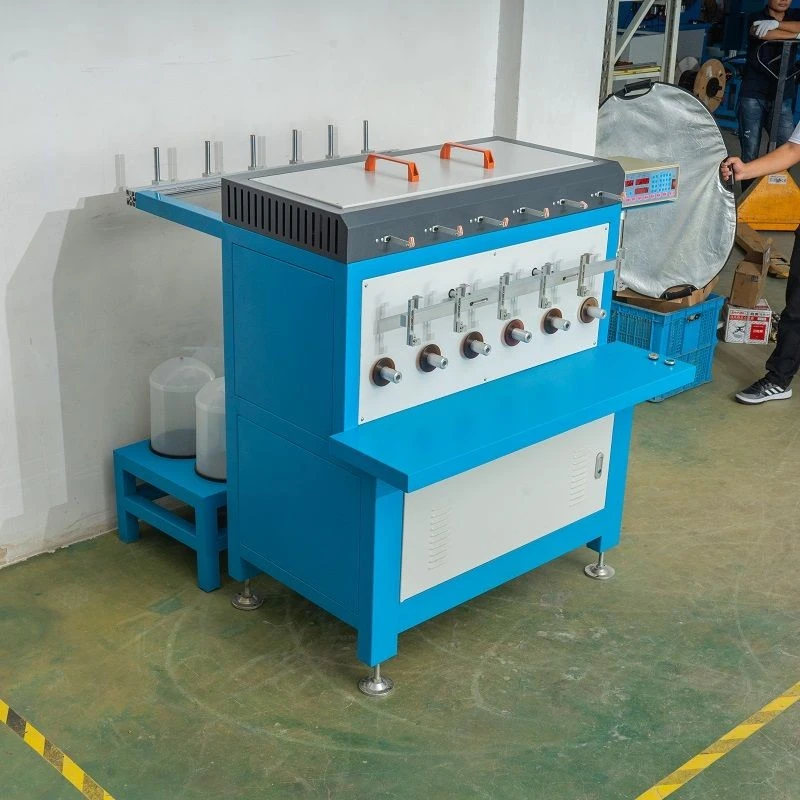

1: Disseny multi-eix:
Això permet que la màquina de bobinatge enrotlli múltiples bobines al mateix temps, millorant molt l'eficiència de producció.
2: Sistema de transmissió d'alta precisió:
Equipat amb politges síncrones d'alta precisió per garantir la precisió del moviment de cada eix, la posició, la velocitat i l'angle del bobinatge es poden controlar amb precisió per garantir la qualitat del bobinatge.

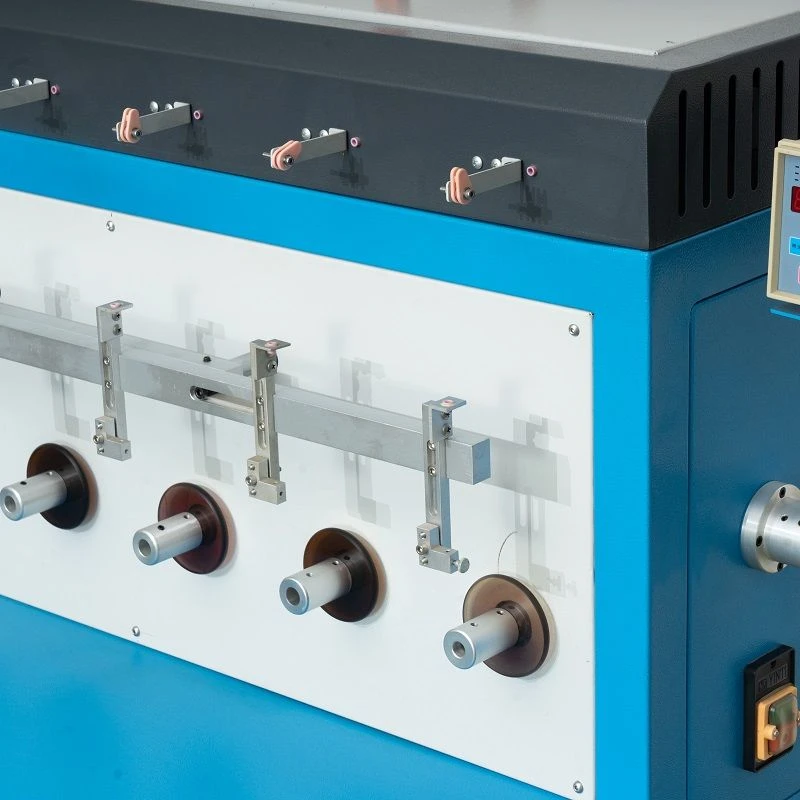

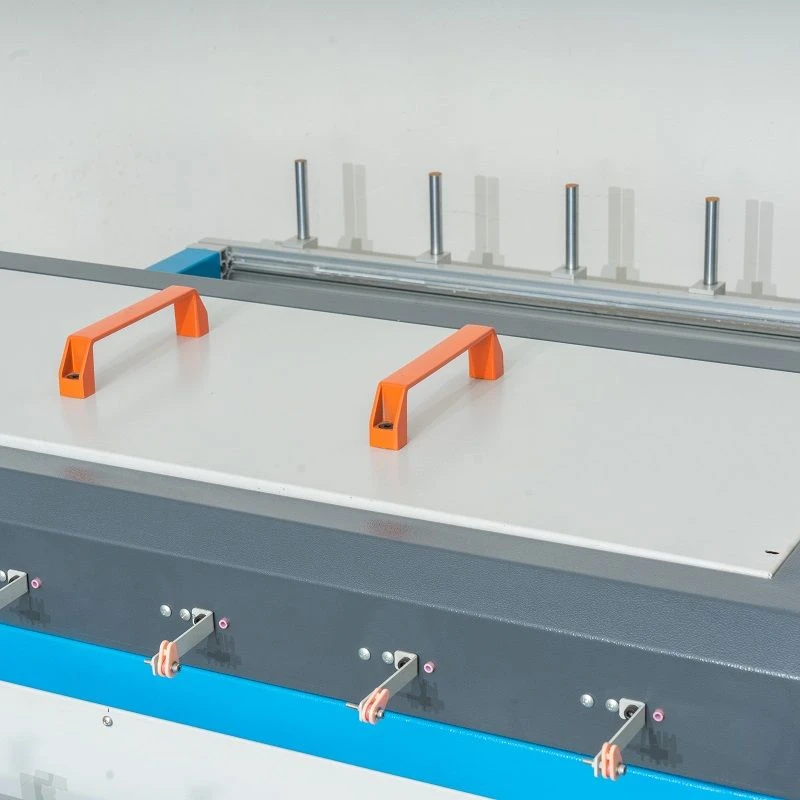

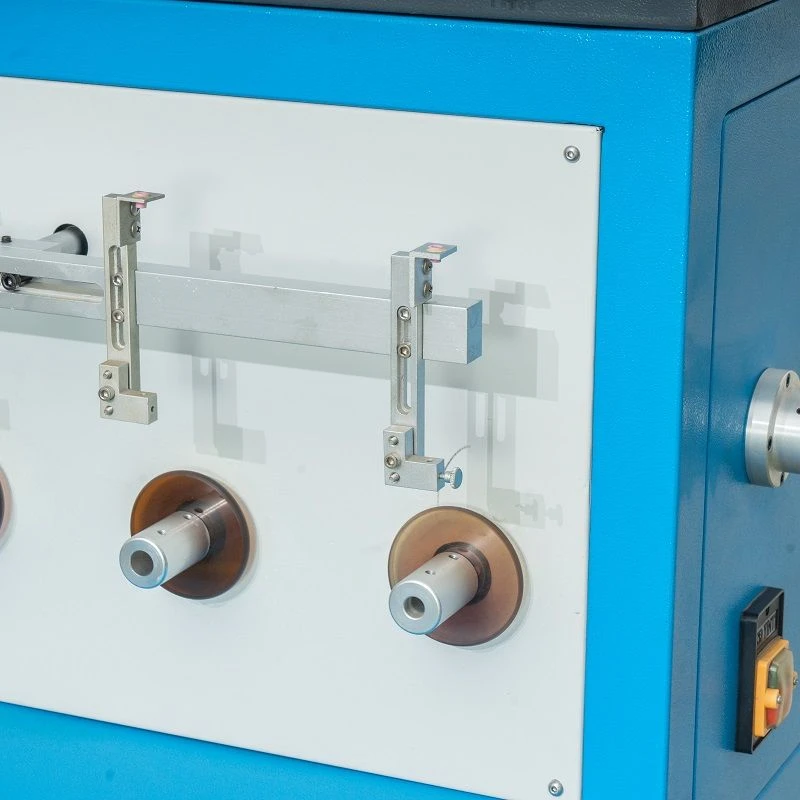

Detalls del producte
Funcions i avantatges
1: Alt grau d'automatització
2: Múltiples modes de bobinat
3: bobinatge de precisió
Àrees d'aplicació
1: Indústria electrònica:
S'utilitza àmpliament en la producció de vehicles d'energia nova, aeroespacial, motors, electromagnètics i altres components per satisfer les seves necessitats de bobines miniaturitzades i d'alta precisió.
2: Electrònica de l'automòbil:
La bobina d'encesa del cotxe, l'inductor de la unitat de control electrònic (ECU), etc. també requereixen màquines de bobinat de diversos eixos per garantir la qualitat i el rendiment del bobinat per adaptar-se al complex entorn de treball del cotxe.
3: camp d'automatització industrial:
Com ara el bobinat de bobinatges de motor, bobines de sensor, etc., proporcionant components de bobina d'alta qualitat per a equips d'automatització industrial.
Preguntes freqüents
P: Quant dura el període de garantia?
A: Període de garantia: 1 any
P: Quin diàmetre de cable pot enrotllar el dispositiu?
R: Depèn del vostre producte. Si us plau, deixeu la vostra informació de contacte i organitzarem el servei d'atenció al client per contactar amb vosaltres.
P: Què determina la precisió del bobinatge de la màquina de bobinatge?
R: La precisió del bobinatge depèn principalment de la precisió de l'estructura mecànica de l'equip. Per exemple, la precisió del mecanisme de disposició de cables afectarà la pulcritud de la disposició de cables. Al mateix temps, la precisió del sistema de control també és crítica. Els sistemes de control avançats poden controlar amb precisió l'angle de rotació i la velocitat del motor per garantir la precisió del bobinat.
P: A què he de prestar atenció quan engego la màquina de bobinatge?
R: Abans d'engegar la màquina, comproveu si el cable d'alimentació de l'equip està connectat correctament i si tots els components estan en la posició normal. Assegureu-vos també que no hi hagi residus a la zona de treball per evitar afectar el funcionament de l'equip o provocar riscos per a la seguretat.
