Paràmetres tècnics principals de la màquina de bobinatge del reactor |
|||
|
Model de producte |
SQ-D811L |
SQ-D811LC |
SQ-D811LE |
|
Diàmetre de bobinatge |
{}mm |
{}mm |
{}mm |
|
Amplada del cable |
{}mm |
{}mm |
{}mm |
|
Precisió de la disposició dels cables |
0.01 |
0.01 |
0.01 |
|
Velocitat del cargol |
{0} rpm |
{0} rpm |
{0} rpm |
|
Alçada del centre de l'eix |
300 mm |
300 mm |
300 mm |
|
Diàmetre del cable aplicable |
Filferro rodó:1-3mm 2 tires Filferro pla: 2 tires de 2,5 x 15 mm |
Filferro rodó:1-3mm 2 tires Filferro pla: 2 tires de 2,5 x 15 mm |
Filferro rodó:1-3mm 2 tires Filferro pla: 2 tires de 2,5 x 15 mm |
|
Motor de cable |
Servo 0,75KW |
Servo 0,75KW |
Servo 0,75KW |
|
Motor del cargol |
conversió de freqüència 2.2KW 1*10 |
conversió de freqüència 2.2KW 1*10 |
conversió de freqüència 2.2KW 1*10 |
|
Tensió d'alimentació |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Potència de la màquina |
2,7 kW |
2,7 kW |
2,7 kW |
|
Dispositiu de plàstic |
cap |
Regulable pneumàticament |
Regulable pneumàticament |
|
Contrapunt |
cap |
Regulable pneumàticament |
Regulable pneumàticament |
|
Rejilla de suport |
Eix únic, eix doble, eix quad |
Eix únic, eix doble, eix quad |
Eix únic, eix doble, eix quad |
|
Tensió coincident |
Regulable pneumàticament |
Regulable pneumàticament |
Tensor electrònic de pols magnètic |
|
Dimensions |
1700 mm (L) * 1000 mm (W) * 1500 mm (H) |
1700 mm (L) * 1000 mm (W) * 1500 mm (H) |
1700 mm (L) * 1000 mm (W) * 1500 mm (H) |
|
Pes de l'equip |
140 KG |
140 KG |
140 KG |
Estructura i components

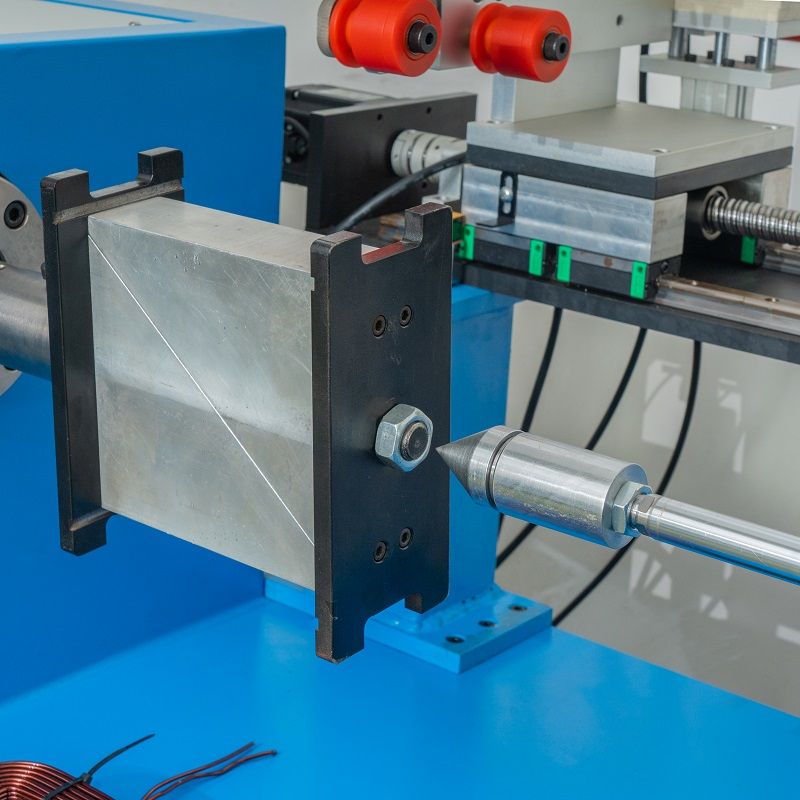

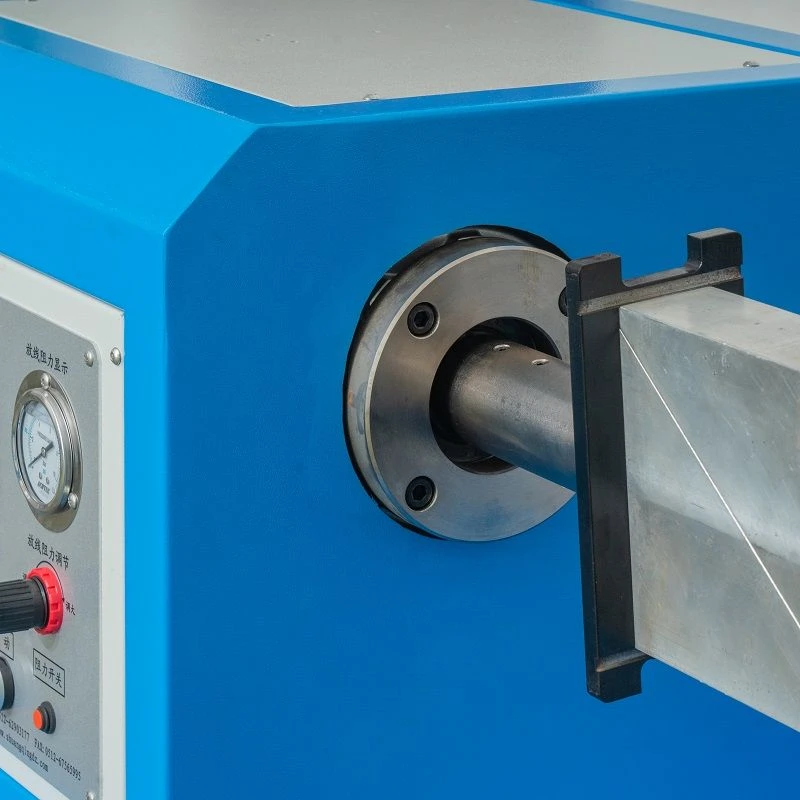

Fus de bobinatge:
És el component bàsic del bobinat i s'utilitza per fixar el marc del bobinatge o el nucli del reactor. Normalment és accionat per un motor d'alta precisió, i la velocitat es pot controlar amb precisió per satisfer els requisits de velocitat de bobinatge dels diferents reactors. Per exemple, per als reactors grans, es pot requerir una velocitat més baixa per garantir la qualitat del bobinat; per als reactors petits, la velocitat es pot augmentar adequadament per millorar l'eficiència.

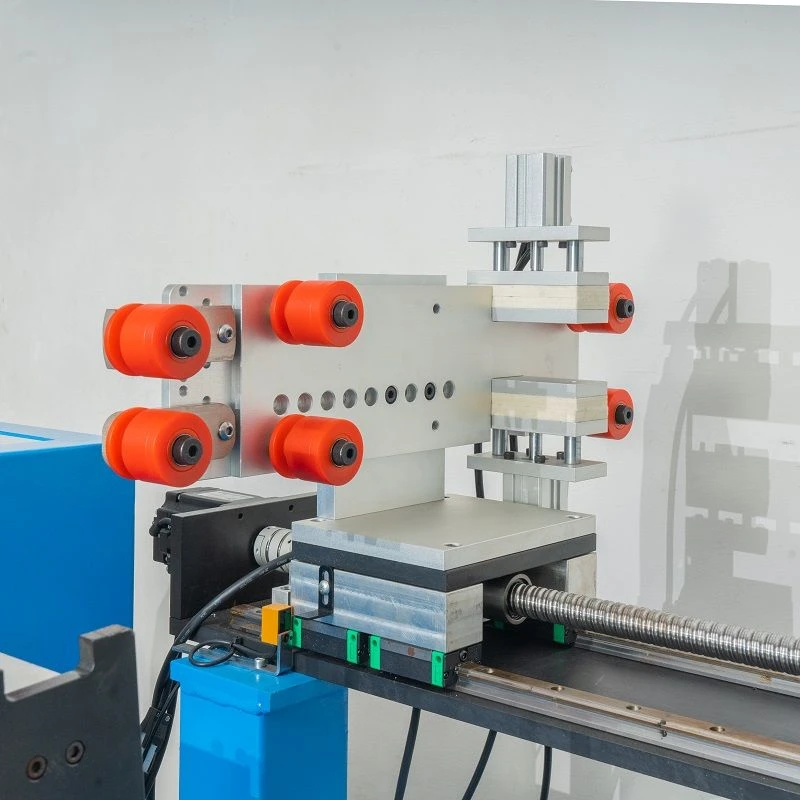

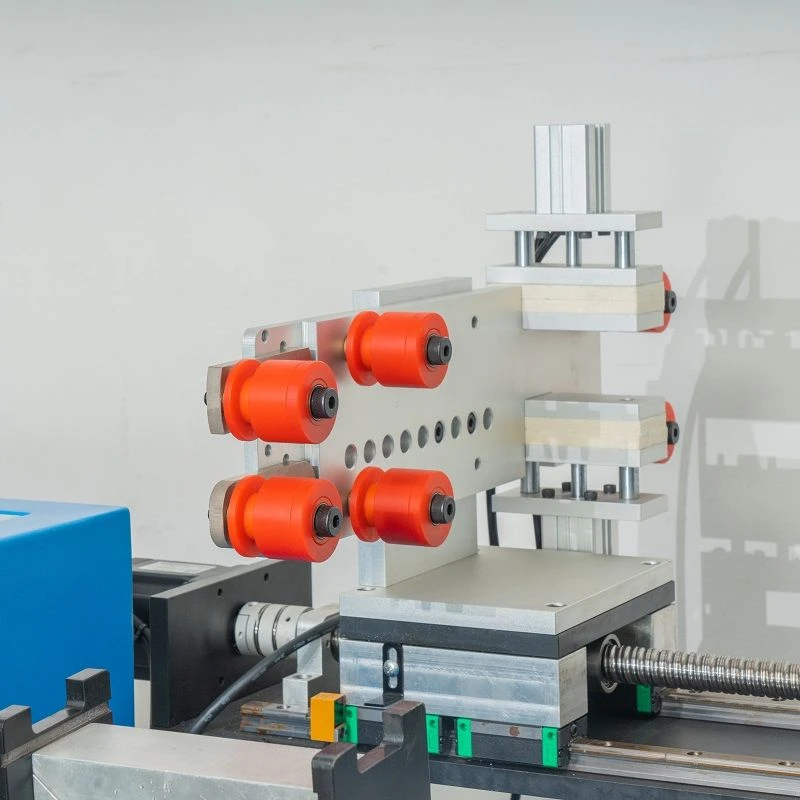

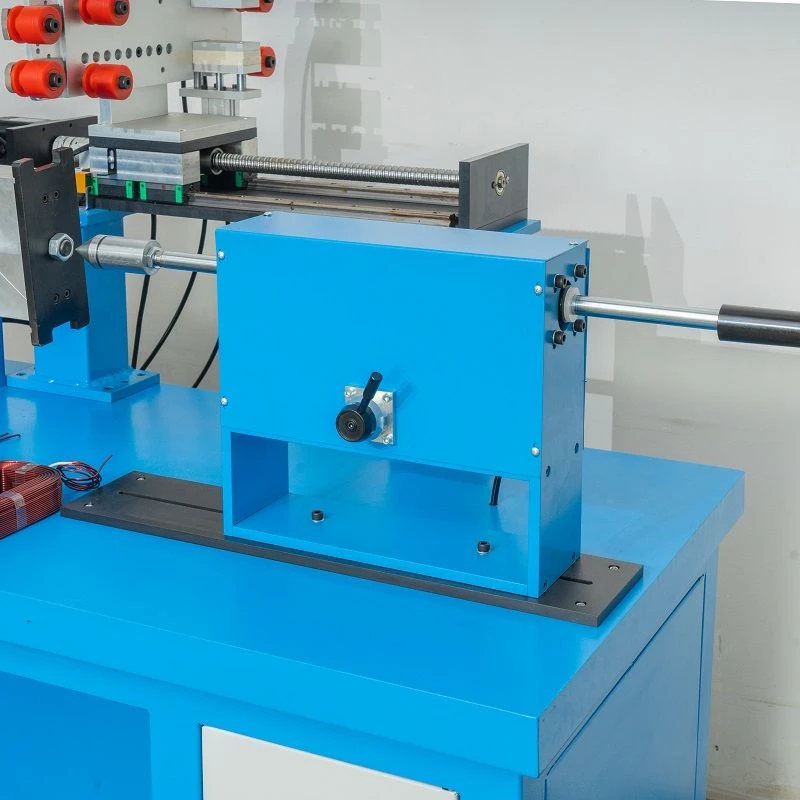

Disposició de cables:
És responsable d'ordenar els cables de manera uniforme al marc o al nucli de bobina d'una manera predeterminada. Aconsegueix una disposició precisa dels cables mitjançant dispositius de transmissió precisos com ara cargols i guies, etc., en coordinació amb la rotació de l'eix de bobinat. El pas, la direcció i altres paràmetres de la disposició del cable es poden ajustar segons els requisits de disseny del reactor.
Sistema de control de tensió:
El sistema controla la tensió del cable per garantir que la tensió del cable es mantingui estable durant el procés de bobinat. Es compon d'un dispositiu d'ajust de tensió. La tensió estable pot fer que les bobines de la ferida siguin ajustades i ordenades, i el cable estigui solt i el diàmetre del paquet de filferro sigui massa gran. Per exemple, la tensió es pot controlar ajustant la força de frenada del dispositiu d'ajust de la tensió al rodet de pagament.

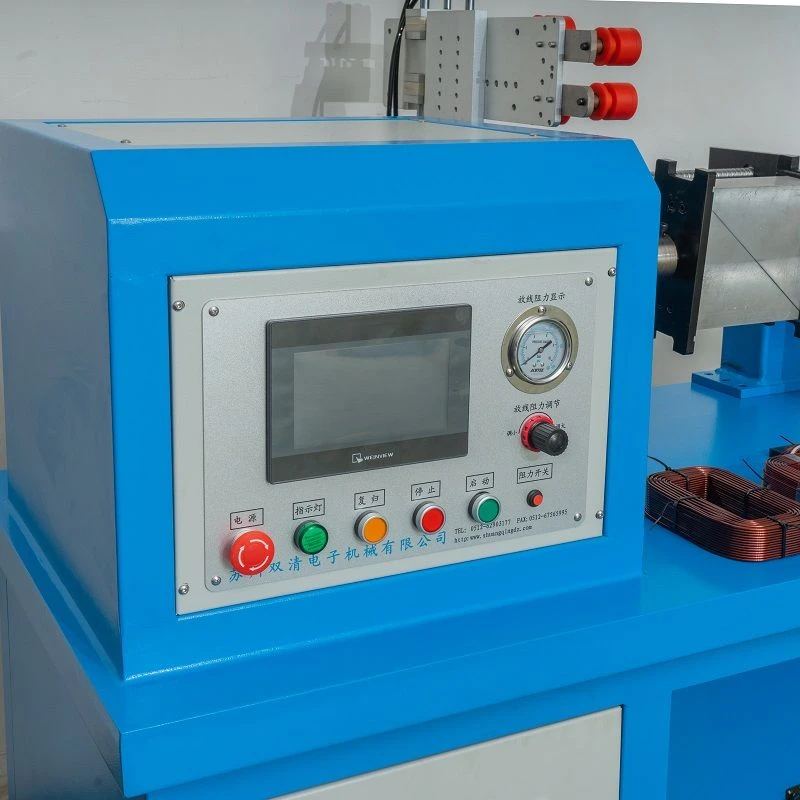

Sistema de control
És el "cervell" de la màquina de bobinatge del reactor i pot realitzar la interacció home-màquina. L'operador pot establir el nombre de voltes de bobinat, els paràmetres de disposició del cable, el valor de tensió, la velocitat de bobinatge, etc. al sistema de control. El sistema de control coordina el treball de l'eix de bobinat, el mecanisme de disposició de filferro i el sistema de control de tensió segons aquests paràmetres per garantir la precisió i l'estabilitat del procés de bobinat.

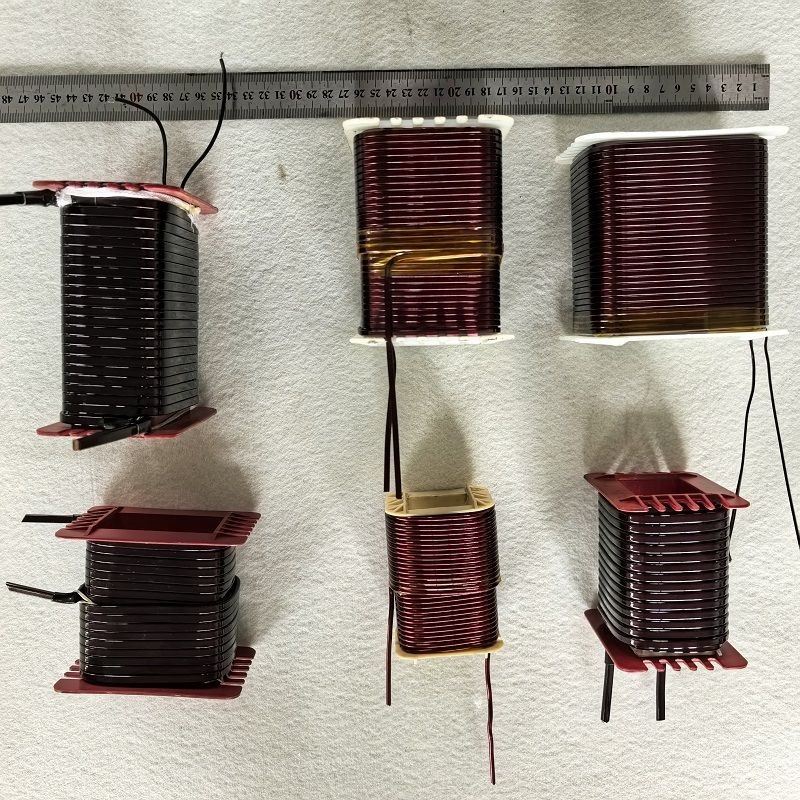

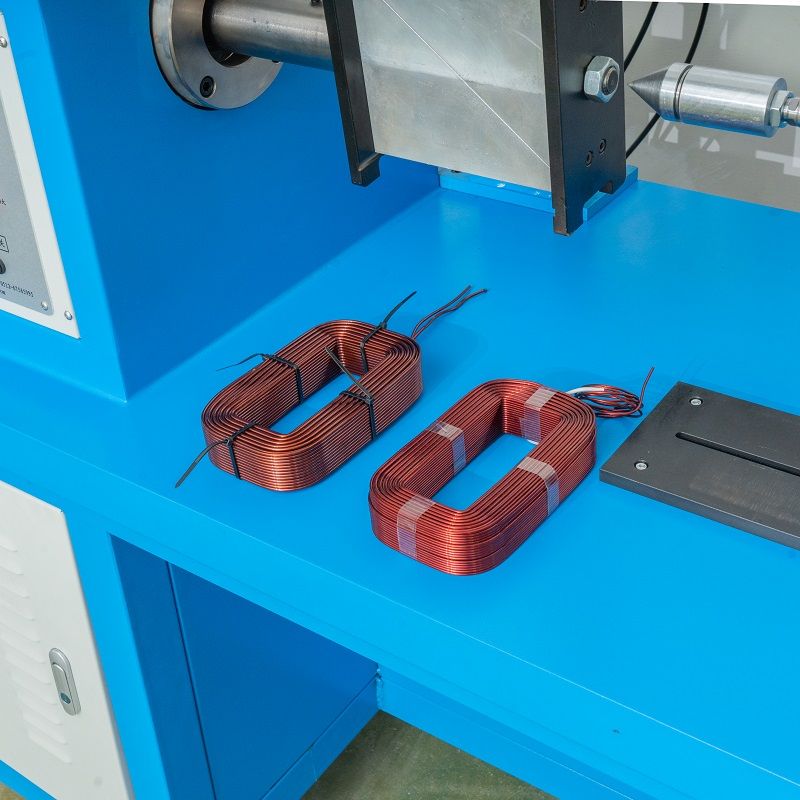

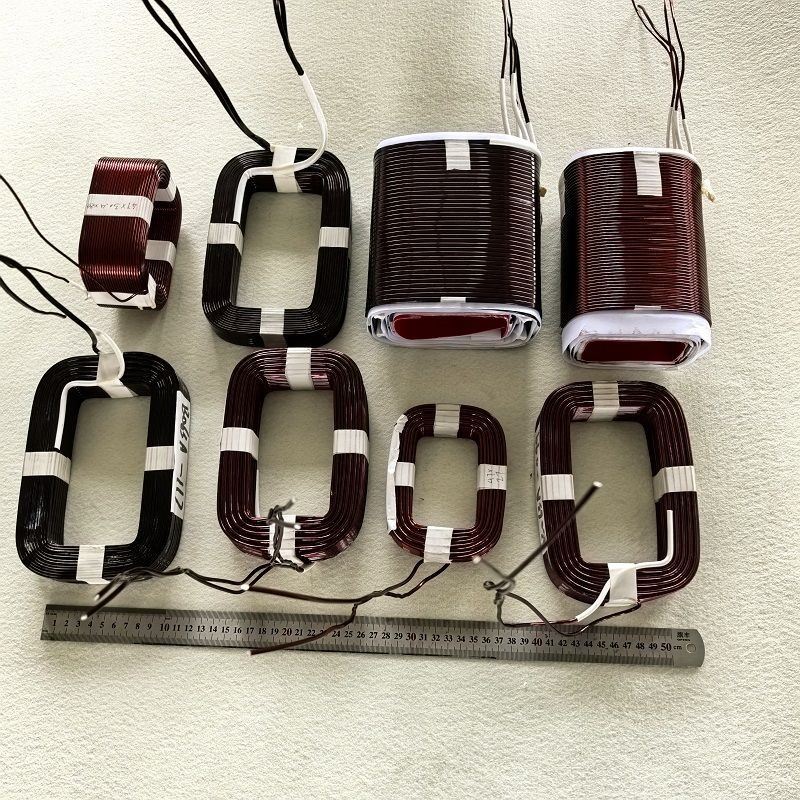

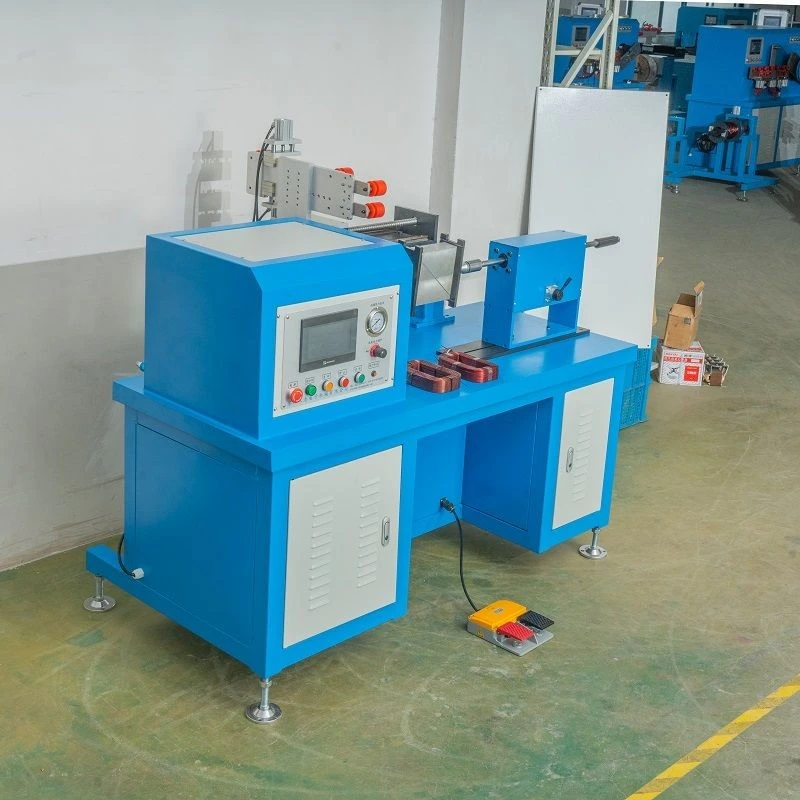

Detalls del producte
Característiques i avantatges
1: Assegureu-vos la qualitat del bobinat:
Els paràmetres de bobinatge es poden controlar amb precisió per garantir que el nombre de voltes, la disposició, la tensió del cable, etc. de la bobina compleixin els requisits de disseny del reactor, millorant així el rendiment elèctric i l'estabilitat del reactor.
2: Millorar l'eficiència de la producció:
El funcionament automatitzat redueix el temps i l'error de bobinatge manual. La màquina de bobinatge automàtica pot enrotllar bobines de manera ràpida i contínua, té requisits tècnics baixos per als empleats i satisfà les necessitats de la producció en massa.
3: Altament personalitzable:
Ajustant els paràmetres del sistema de control i substituint alguns accessoris, es pot adaptar als requisits de bobinat de reactors de diferents especificacions i tipus, i té una bona versatilitat.
PMF
P: Quin és el termini de lliurament del producte?
R: El termini de lliurament de l'equip estàndard és de 15 dies, la personalització de l'equip no estàndard és de 30 dies.
P: Quina és la tensió d'alimentació del dispositiu?
R: El nostre equip està equipat de manera estàndard amb AC220V i 380V, i també es pot personalitzar segons les necessitats dels clients.
P: Ens la pots dissenyar?
R: L'equip es pot personalitzar segons les vostres necessitats i requisits del producte.
P: Es pot ajustar la velocitat de bobinatge de la màquina de bobinatge?
R: Es pot ajustar la velocitat de bobinatge de la màquina de bobinatge. Mitjançant el tauler de control de l'equip, es pot ajustar la velocitat de bobinatge adequada segons diferents requisits de bobinat, com ara el diàmetre del cable, el nombre de voltes de la bobina i altres factors.
P: És complicada la programació de la màquina de bobinatge?
R: Això depèn del model específic de la màquina de bobinatge. La programació senzilla de la màquina de bobinat és relativament fàcil i es pot completar establint alguns paràmetres bàsics, com ara el nombre de voltes, la velocitat de bobinatge, etc. No obstant això, algunes màquines de bobinat complexes que s'utilitzen per a bobinar una varietat de bobines complexes poden ser més complicades de programar. , que requereix que els operadors estiguin familiaritzats amb els llenguatges de programació o el programari operatiu per establir diversos paràmetres, com ara el camí de la bobina i el mètode de cablejat.
