Paràmetres tècnics principals de la màquina de bobinat vertical de filferro pla |
|||
|
Model de producte |
Q-400L |
Q-600L |
Q-800L |
|
Diàmetre de bobinatge |
Menor o igual a400 |
Menor o igual a600 |
Menor o igual a800 |
|
Amplada del cable |
Menor o igual a400 |
Menor o igual a600 |
Menor o igual a800 |
|
Precisió de la disposició dels cables |
0.01 |
0.01 |
0.01 |
|
Velocitat del cargol |
1-100rpm |
1-60rpm |
1-50rpm |
|
Alçada del centre de l'eix |
300 mm |
350 mm |
500 mm |
|
Diàmetre de fil aplicable |
Fil rodó:2-20mm Fil pla:Menor o igual a10X15 |
Fil rodó:2-20mm Fil pla:Menor o igual a10X25 |
Fil rodó:2-30mm Fil pla:Menor o igual a15X40 |
|
Cable Motor |
Servo 1.5KW |
Servo 2.2KW |
Servo 3.7KW |
|
Motor del cargol |
conversió de freqüència 2.2KW 1*20 |
conversió de freqüència 3.7KW 1*30 |
conversió de freqüència 4.7KW 1*40 |
|
Tensió d'alimentació |
220VAC 50HZ |
380VAC 50HZ |
380VAC 50HZ |
|
Potència de la màquina |
3,7 kW |
6,5 kW |
7,8 kW |
|
Tensió coincident |
Tensor mecànic de resistència magnètica |
Tensor mecànic de resistència magnètica |
Servo tensor de precisió |
|
Dimensions |
1900 mm (L) * 900 mm (W) * 2250 mm (H) |
2100 mm (L) * 1000 mm (W) * 2250 mm (H) |
2200 mm (L) * 1100 mm (W) * 2300 mm (H) |
|
Pes de l'equip |
640 KG |
760 kg |
980 KG |

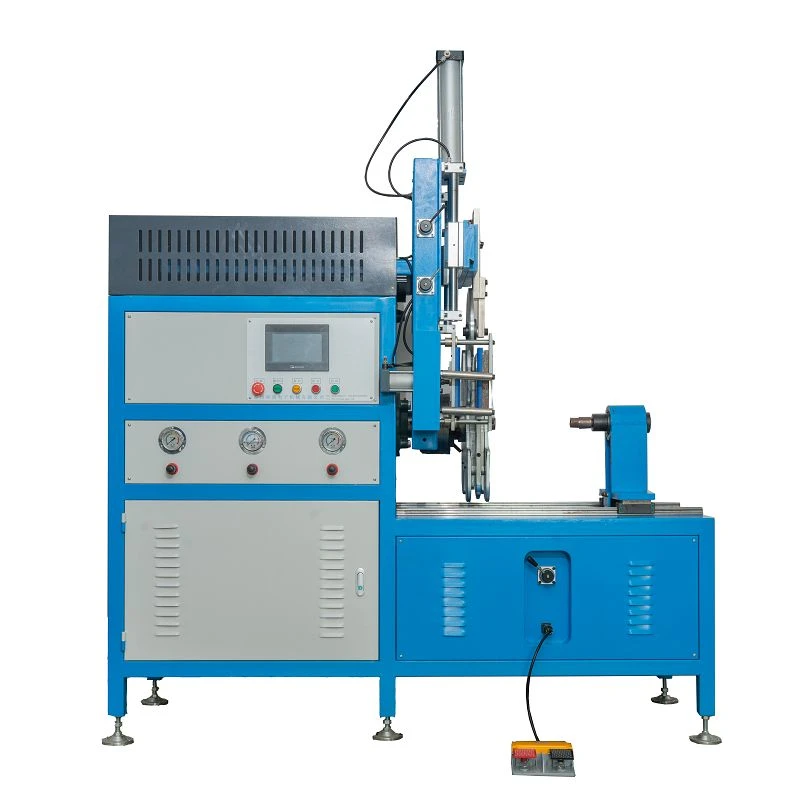

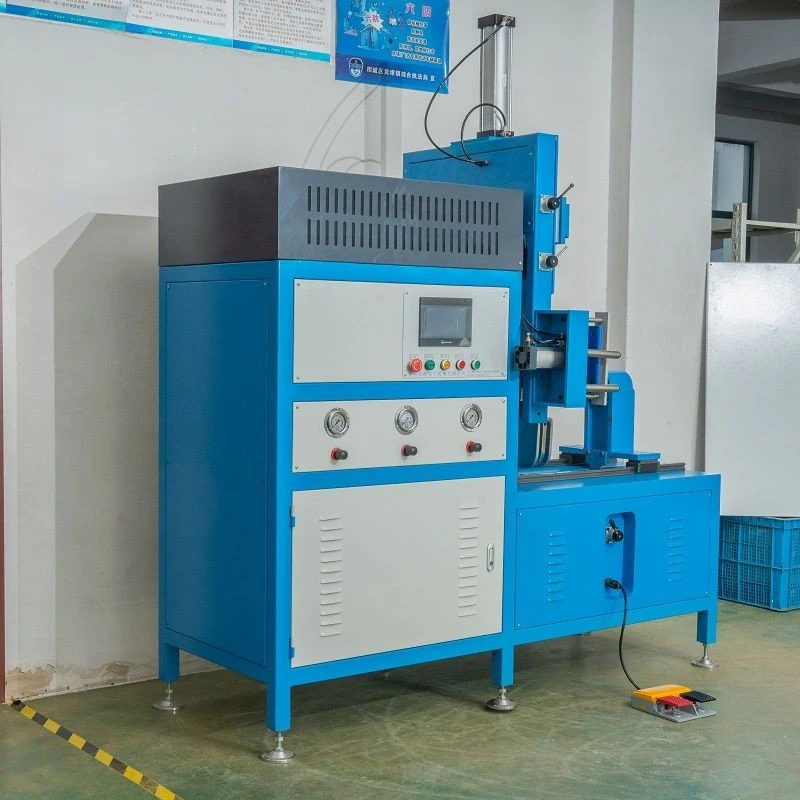

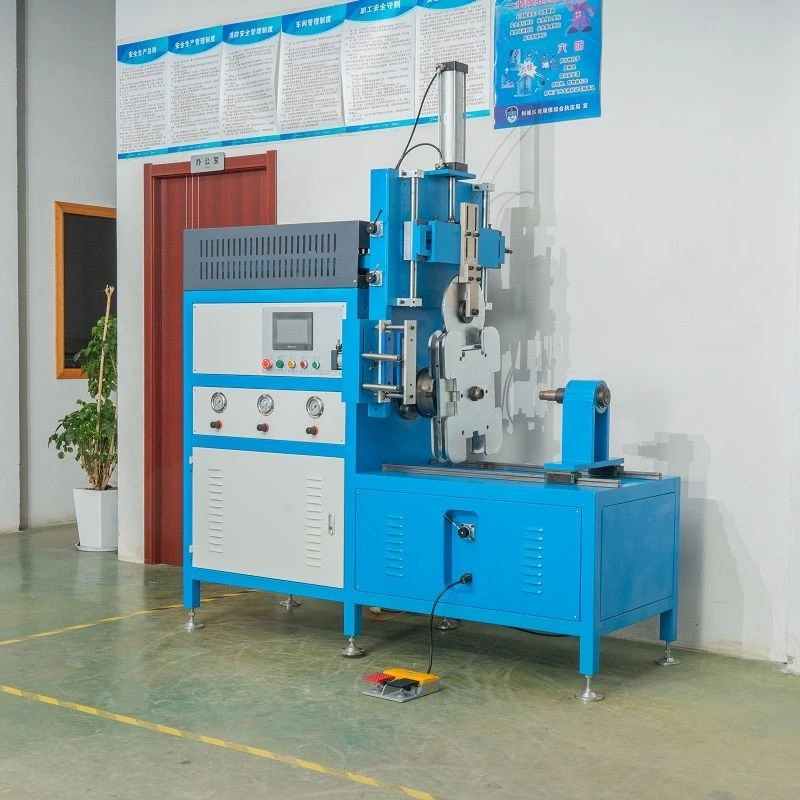

La màquina de bobinat vertical de filferro pla Shuangqing és una màquina que pot fer bobines espirals fent que el costat llarg del cable pla sigui perpendicular a l'eix de l'espiral. Aquí teniu una mica d'informació sobre la màquina de bobinatge vertical de filferro pla:
Principi de funcionament
Normalment, el motor proporciona energia per impulsar les peces rellevants per girar o moure's per aconseguir l'enrotllament del cable pla. Per exemple, algunes màquines de bobinat vertical utilitzen el motor per impulsar el mecanisme de la roda de dial i ranura per fer que la taula giratòria es mogui de manera intermitent per aconseguir el treball de la bretxa de diversos corrons de recollida; al mateix temps, el servomotor s'utilitza per fer girar el cargol, de manera que la màniga del fil es mou cap amunt i cap avall, fent que el cable pla es mogui uniformement cap amunt i cap avall durant l'enrotllament, evitant el bobinatge repetit a la mateixa posició.
Estructura
Dispositiu d'alimentació:
Responsable de transportar el cable pla a la posició de bobinat. Per exemple, alguns dispositius d'alimentació utilitzen un cilindre per conduir una placa de subjecció, que subjecta el cable pla i impulsa un bloc fix per moure's per una pista lliscant a través d'un servomotor per realitzar l'alimentació del cable pla.

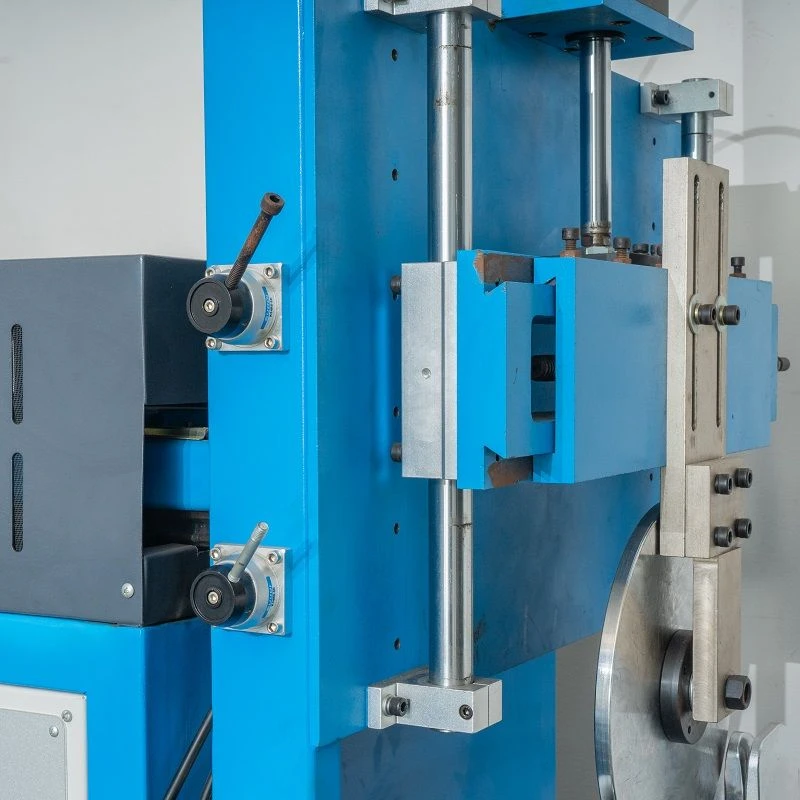

Dispositiu de guia:
El cable pla està guiat per assegurar-se que entri a la zona de bobinatge amb precisió. Alguns dispositius de guia avançats també tenen una funció de lubricació en línia per reduir la fricció del cable pla durant el processament.

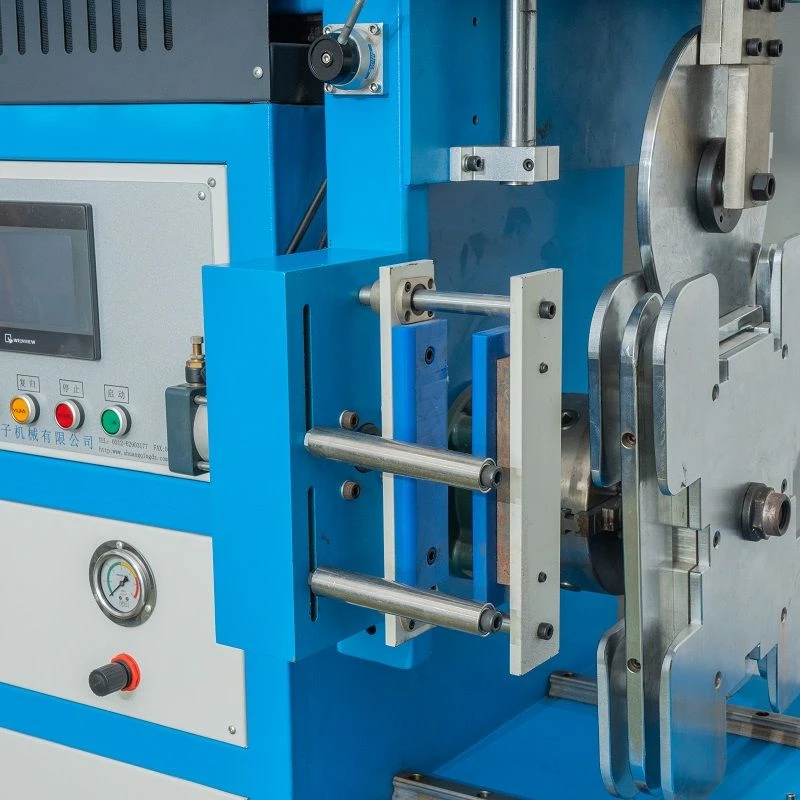

Dispositiu de flexió:
El cable pla es doblega segons els requisits de disseny per formar una forma de bobina espiral. El dispositiu de flexió sol incloure un bloc giratori, una taula giratòria, un mecanisme de conformació i altres components. Alguns mecanismes de formació impedeixen que l'angle interior del cable pla es deformi durant la flexió mitjançant la cooperació de barres de pistó, cobertes de pressió inferior, mànigues de brida i altres components.

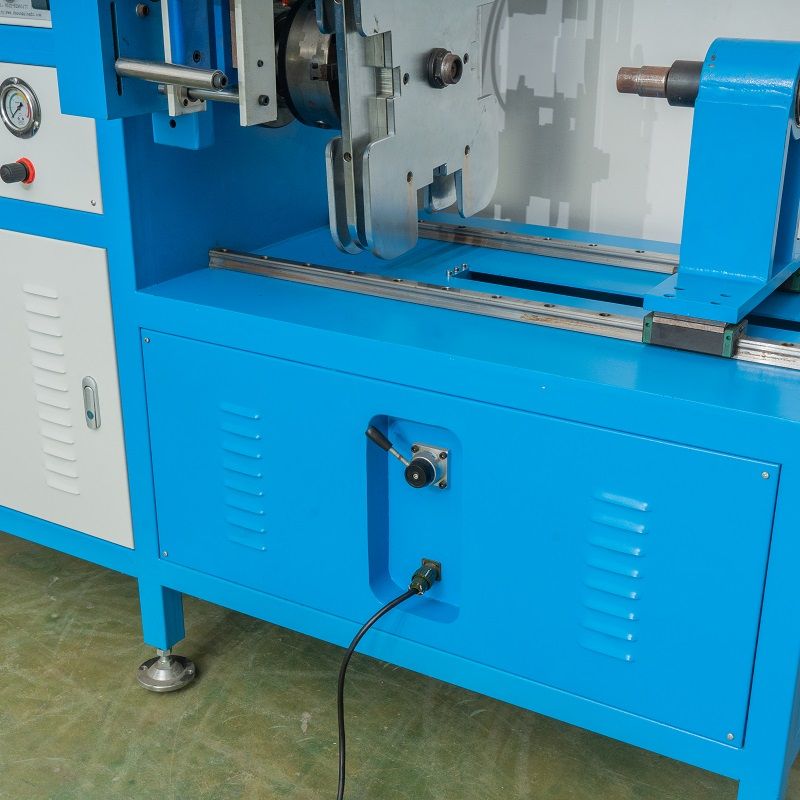

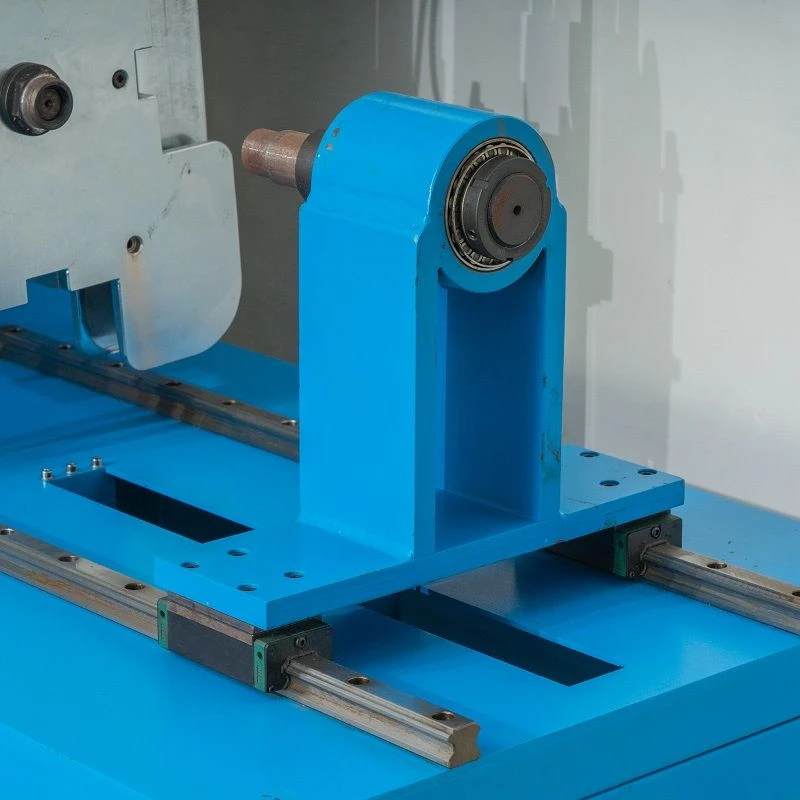

Dispositiu de bobinatge:
És el component bàsic de la màquina de bobinatge vertical, que s'utilitza per enrotllar cable pla en bobines de formes i mides específiques. L'estructura i el rendiment del dispositiu de bobinatge afecten directament la qualitat i l'eficiència del bobinat de la bobina.
Detalls del producte

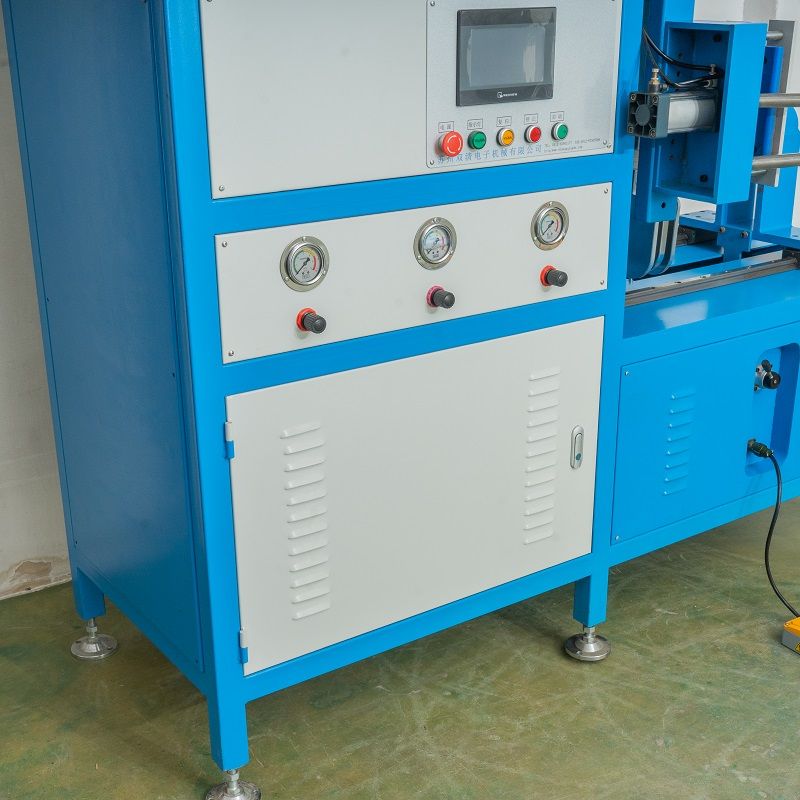

Dispositiu de control

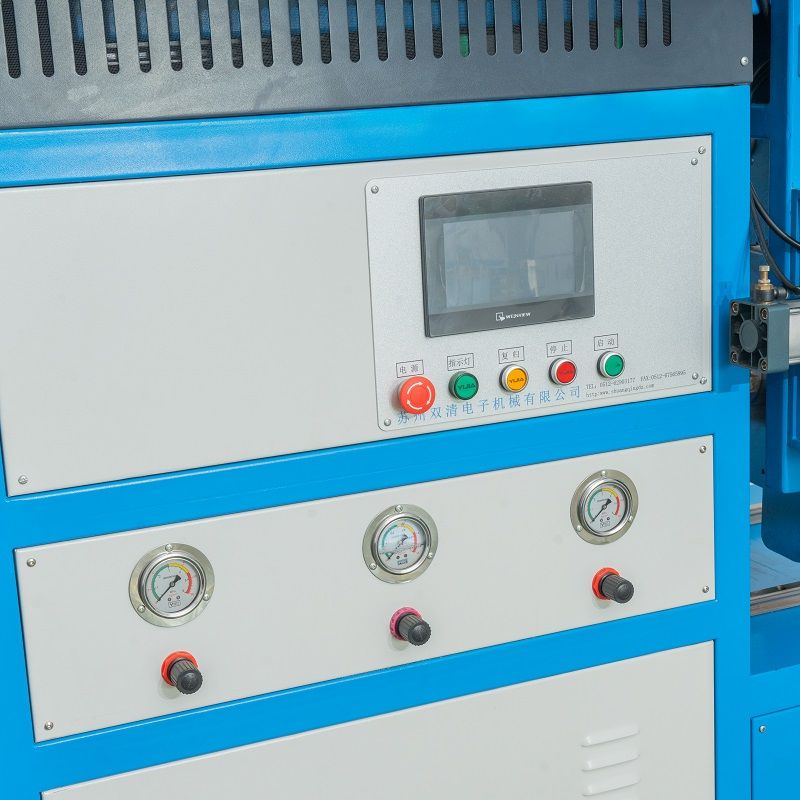

El controlador PLC200 s'utilitza per controlar el funcionament de tota la màquina de bobinat vertical, incloent la configuració i l'ajust de paràmetres com la seqüència d'acció, la velocitat i la posició de cada component.
Àrees d'aplicació
S'utilitza àmpliament en energia nova, emmagatzematge d'energia fotovoltaica a bord, transport ferroviari, maquinària electrònica, medicina d'automòbil, electrodomèstics i altres camps. Per exemple, en els motors, transformadors i altres components de vehicles d'energia nova, es necessiten màquines de bobinat vertical de cable pla per enrotllar bobines inductores.
Avantatges
Alta precisió de bobinatge:
La posició de la bobina i l'angle del cable pla es poden controlar amb precisió per garantir la precisió dimensional i el rendiment elèctric de la bobina.
Alta eficiència de producció:
L'alt grau d'automatització pot realitzar una operació de bobinat contínua i ràpida, millorant considerablement l'eficiència de la producció.

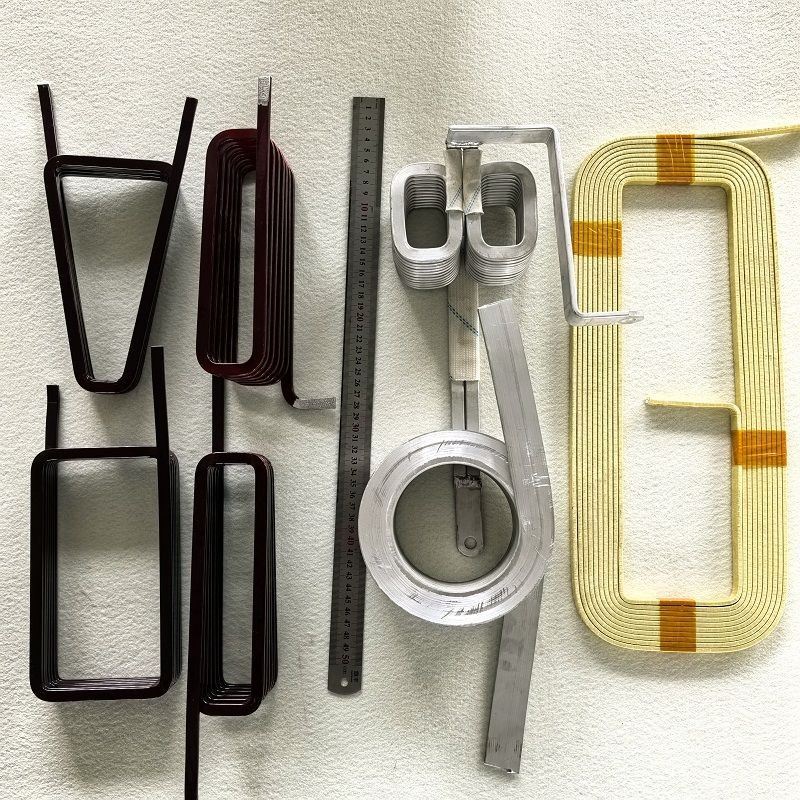

La màquina de bobinatge vertical de fil pla té una àmplia gamma d'aplicacions:
Pot enrotllar bobines planes de diverses formes i mides per satisfer les necessitats de diferents productes.
Fàcil d'operar:
La interfície d'operació és senzilla i fàcil d'entendre, i els operadors poden començar a operar després d'un entrenament senzill.
Preguntes freqüents
P: Sou fabricant o empresa comercial?
R: Som un fabricant, fabricant d'origen.
P: Ens la pots dissenyar?
R: L'equip es pot personalitzar segons les vostres necessitats i requisits del producte.
P: Si tenim altres requisits de producte que la vostra pàgina no inclou, podeu ajudar a proporcionar-los?
R: L'equip es pot personalitzar segons les necessitats del client.
P: Què determina la precisió del bobinatge de la màquina de bobinatge?
R: La precisió del bobinatge depèn principalment de la precisió de l'estructura mecànica de l'equip. Per exemple, la precisió del mecanisme de disposició de cables afectarà la pulcritud de la disposició de cables. Al mateix temps, la precisió del sistema de control també és crítica. Els sistemes de control avançats poden controlar amb precisió l'angle de rotació i la velocitat del motor per garantir la precisió del bobinat.
