Paràmetres tècnics principals de la màquina d'impregnació al buit |
|||
|
Model de producte |
SQ-70SD |
SQ-100SD |
SQ-200SD |
|
Mida del dipòsit de pintura |
700 mm (L) * 500 mm (W) * 200 mm (H) |
1000 mm (L) * 600 mm (W) * 400 mm (H) |
2000 mm (L) * 1000 mm (W) * 1000 mm (H) |
|
El buit definitiu |
-0.1MP |
-0.1MP |
-0.1MP |
|
Gamma de buit |
0-1MP |
0-1MP |
0-1MP |
|
Bomba de buit |
RAD-020U |
RAD-060U |
RAD-100U |
|
Potència de la bomba de buit |
0,75KW |
1,5 kW |
2,2 kW |
|
Velocitat del motor |
2800 rpm |
1400 rpm |
1400 rpm |
|
Nivell de soroll |
70 dB(A) |
68 dB(A) |
68 dB(A) |
|
Motor del cargol |
Asíncro trifàsic |
Asíncro trifàsic |
Asíncro trifàsic |
|
Tensió d'alimentació |
380VAC 50HZ |
380VAC 50HZ |
380VAC 50HZ |
|
Potència de la màquina |
0.8KW |
1,7 kW |
2,7 kW |
|
Truqueu a la policia |
tenir |
tenir |
tenir |
|
Il·luminació interior |
tenir |
tenir |
tenir |
|
Configuració de l'hora |
tenir |
tenir |
tenir |
|

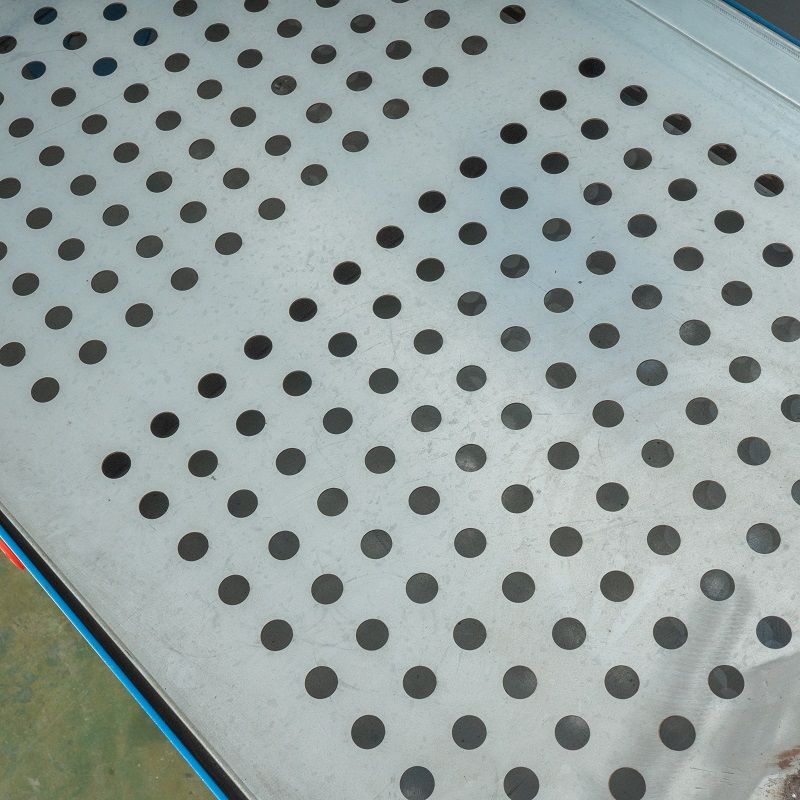

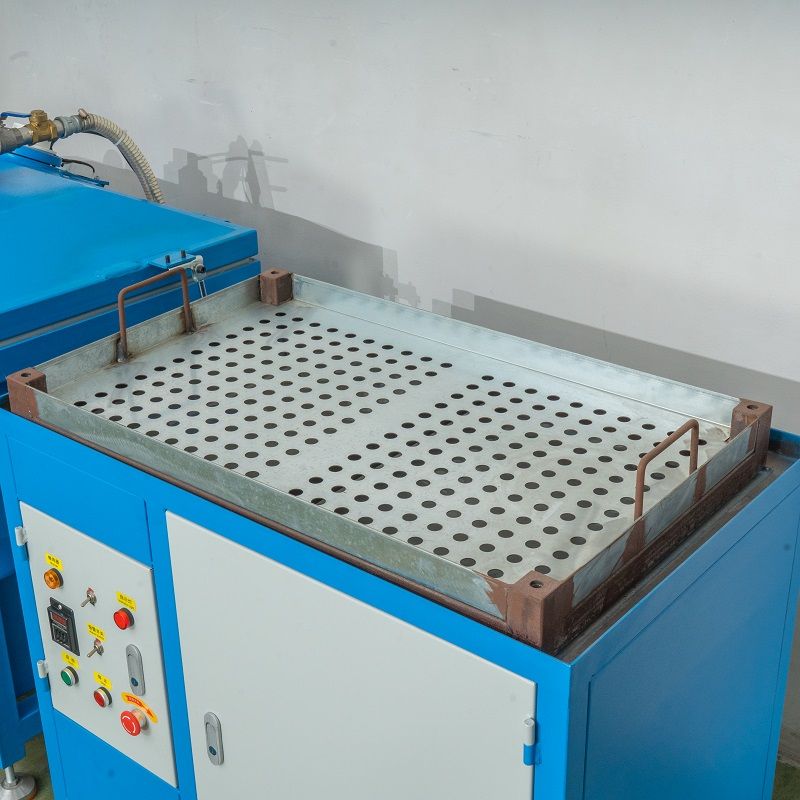

Safata d'immersió de pintura |
2 |
2 |
2 |
|
Dimensions |
1550 mm (L) * 800 mm (W) * 1200 mm (H) |
2000 mm (L) * 900 mm (W) * 1200 mm (H) |
2400 mm (L) * 1500 mm (W) * 1800 mm (H) |
|
Pes de l'equip |
210 KG |
370 KG |
680 KG |
Estructura
Caixa pintada:

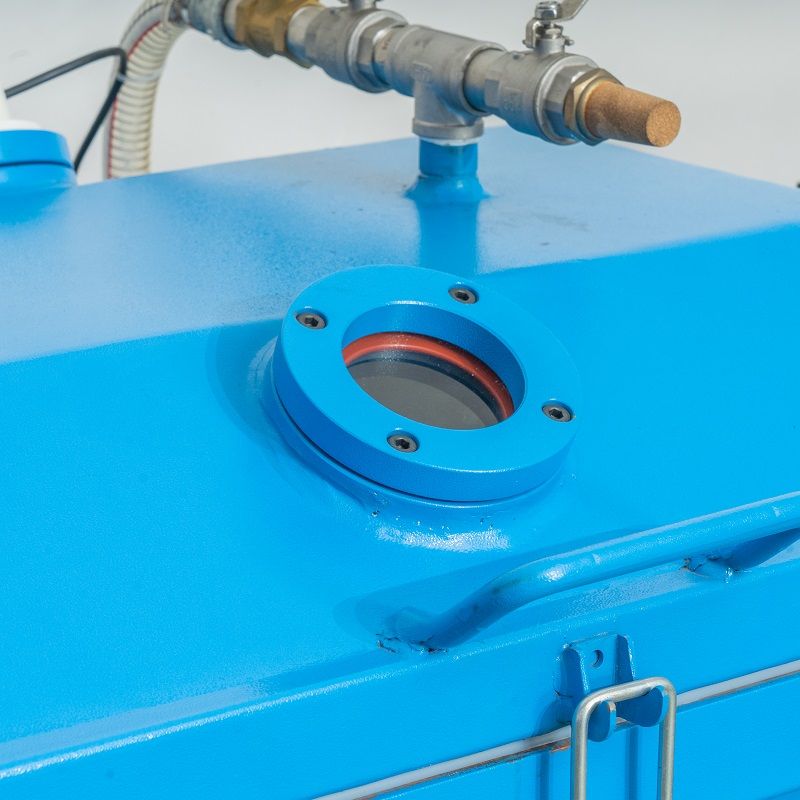

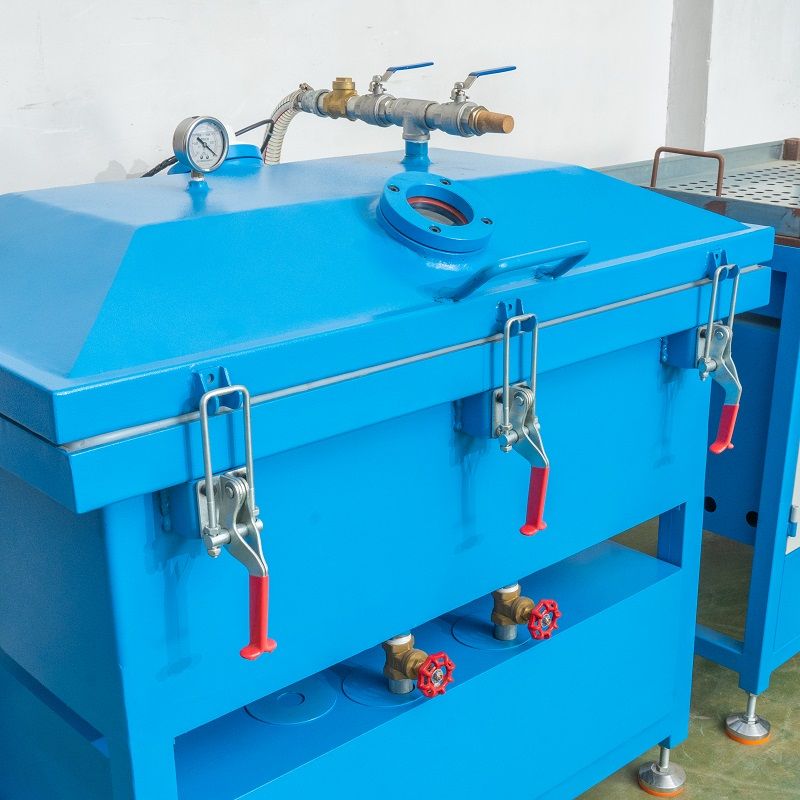

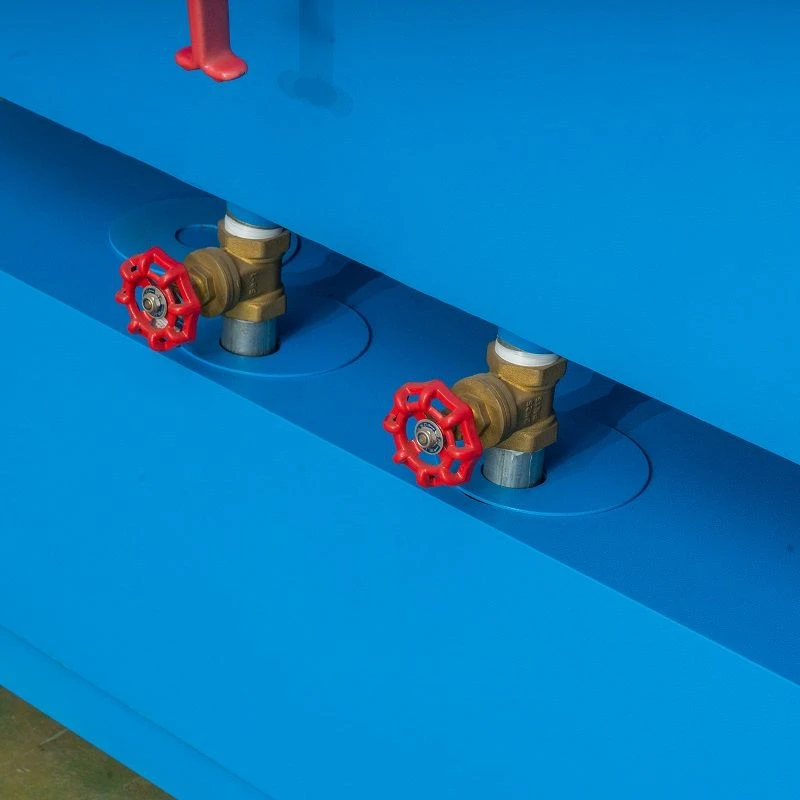

Aquest és el component bàsic, utilitzat per subjectar la peça de treball i la pintura aïllant. Normalment es dissenya com una estructura segellada resistent a la pressió que pot suportar una determinada pressió de buit i la pressió del líquid de pintura. La caixa generalment està equipada amb una finestra d'observació, entrada i sortida, interfície de buit i entrada i sortida de líquid de pintura.
Sistema de buit:

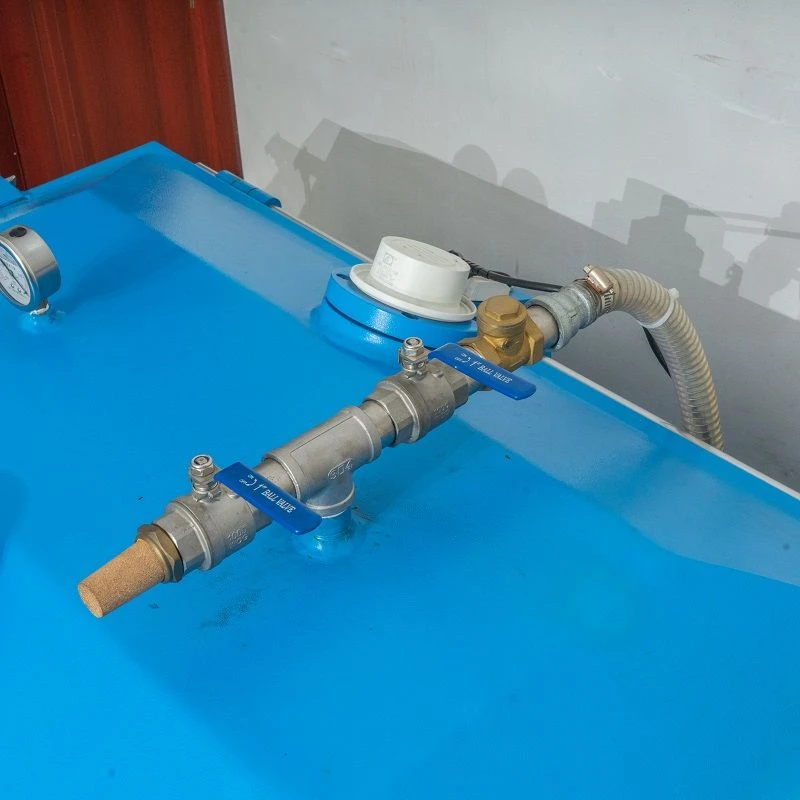

Inclou equips com les bombes de buit, que s'utilitzen per extreure l'aire del dipòsit d'immersió de pintura i reduir la pressió de l'aire al dipòsit. La creació d'un entorn de buit pot permetre que la pintura aïllant penetri millor en els buits i els porus de la peça de treball, expulsi l'aire i la humitat i millori l'efecte d'immersió de la pintura.
Sistema de lliurament de pintura:
Hi ha caixes d'emmagatzematge de pintura, canonades i bombes de lliurament de pintura, etc. La seva funció és transportar la pintura aïllant des de la caixa d'emmagatzematge de pintura a la caixa d'immersió de pintura i controlar el flux i la pressió del líquid de pintura per garantir el bon progrés de la pintura. el procés d'immersió de pintura.

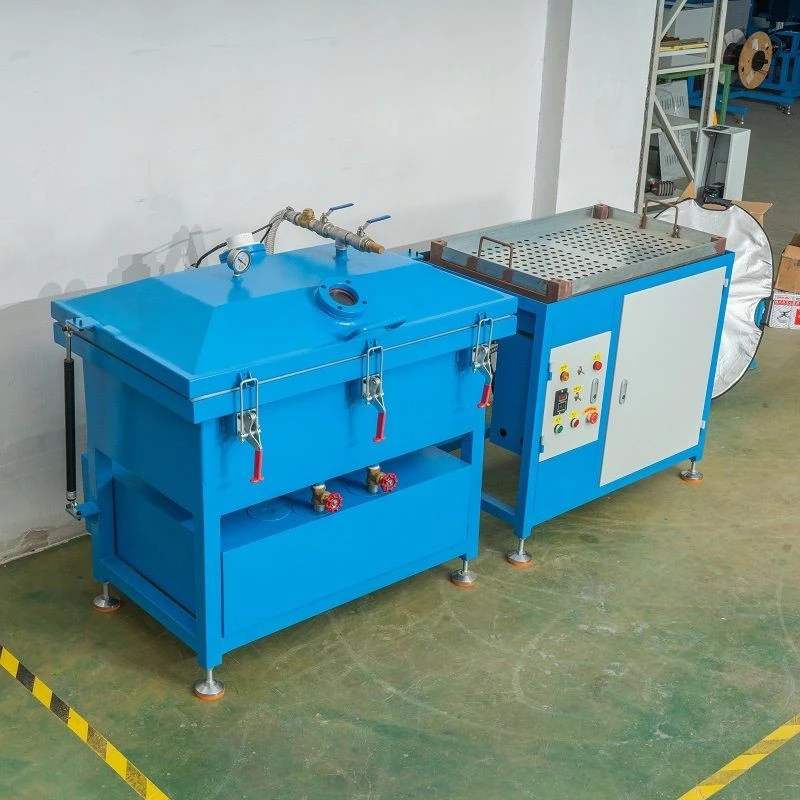

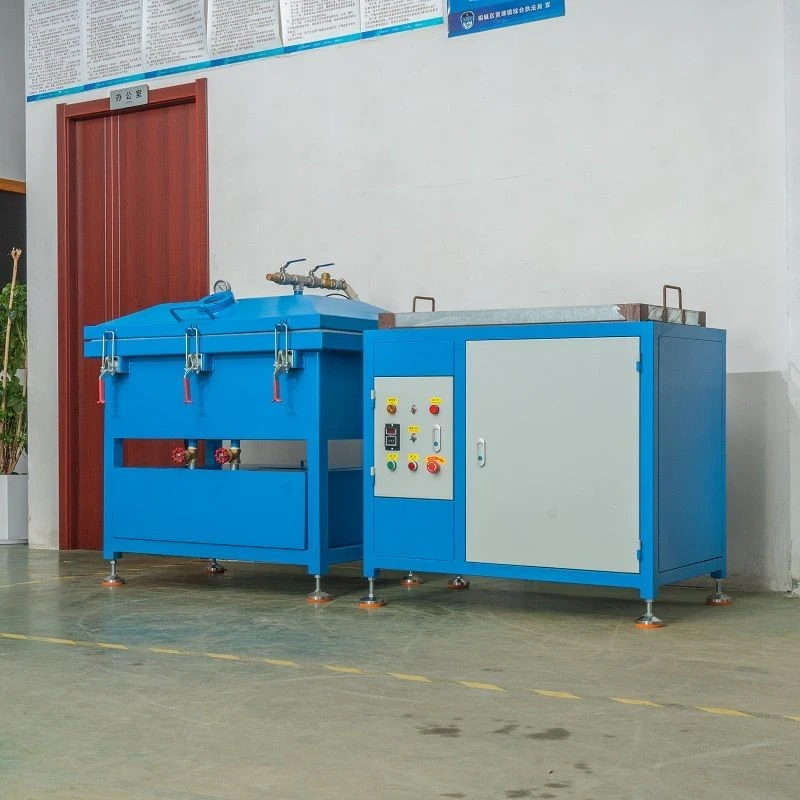

Detalls del producte
Principi de funcionament
Primer, col·loqueu la peça a submergir (com ara bobinatges del motor, bobines del transformador, etc.) al dipòsit d'immersió i tanqueu la porta del dipòsit. Inicieu el sistema de buit per extreure l'aire del dipòsit d'immersió perquè el tanc arribi a un cert grau de buit. A continuació, la pintura aïllant es transporta al dipòsit d'immersió a través del sistema de lliurament de pintura. Com que el dipòsit es troba en estat de buit, la pintura aïllant penetra ràpidament en diverses parts de la peça sota l'acció de la diferència de pressió. Un cop completada la immersió, es pot remullar durant un cert període de temps segons els requisits del procés per omplir completament el líquid de pintura. Després d'això, s'escorre l'excés de líquid de pintura i es torna a posar en marxa el sistema de buit per eliminar les bombolles que queden a la superfície de la peça. Finalment, el sistema de calefacció i assecat s'utilitza per solidificar la pintura aïllant de la peça de treball per formar una capa aïllant sòlida.
Avantatges
Millorar el rendiment d'aïllament:
Pot fer que el vernís aïllant penetri profundament a la bobina i la peça de treball, omplir eficaçment els petits porus i buits, millorar molt el rendiment d'aïllament dels productes elèctrics i reduir la probabilitat de fallades com ara fuites i curtcircuits.
Millorar l'eficiència de la producció i l'estabilitat de la qualitat:
El funcionament automatitzat i el control precís dels paràmetres garanteixen la consistència de la qualitat d'immersió de pintura de cada lot de productes i són més eficients que els mètodes tradicionals d'immersió manual de pintura.
Àrees d'aplicació
S'utilitza àmpliament a la indústria de fabricació d'equips elèctrics com motors, transformadors, reactors, bobines, etc. En aquests camps, cal que el rendiment d'aïllament elèctric sigui alt, i la màquina d'envernissat al buit és un dels equips clau per garantir qualitat del producte.
PMF
P: Com és l'embalatge i l'enviament?
R: Quan s'envia, s'utilitzaran tires de fusta per reforçar i protegir la màquina.
P: Quina és la tensió d'alimentació del dispositiu?
R: El nostre equip està equipat de manera estàndard amb AC220V i 380V, i també es pot personalitzar segons les necessitats dels clients.
P: Quin diàmetre de cable pot enrotllar el dispositiu?
R: Depèn del vostre producte. Si us plau, deixeu la vostra informació de contacte i organitzarem el servei d'atenció al client per contactar amb vosaltres.
P: És complicada la programació de la màquina de bobinatge?
R: Això depèn del model específic de la màquina de bobinatge. La programació senzilla de la màquina de bobinat és relativament fàcil i es pot completar establint alguns paràmetres bàsics, com ara el nombre de voltes, la velocitat de bobinatge, etc. No obstant això, algunes màquines de bobinat complexes que s'utilitzen per a bobinar una varietat de bobines complexes poden ser més complicades de programar. , que requereix que els operadors estiguin familiaritzats amb els llenguatges de programació o el programari operatiu per establir diversos paràmetres, com ara el camí de la bobina i el mètode de cablejat.
P: Què inclou el manteniment diari de la màquina de bobinatge?
R: El manteniment diari inclou principalment la neteja de la superfície de l'equip per evitar que la pols i els residus entrin a les peces mecàniques i afectin el seu funcionament. També cal comprovar regularment la lubricació de les peces de transmissió, com ara engranatges, cargols i altres peces, i afegir oli lubricant segons l'ús.
